Картофелесажалка сая-4

Преимущества и недостатки

Картофелесажалка КСМ-4 — агрегат, конструкция которого эффективна и отработана на практике. За время существования техники был сделан ряд модификаций для устранения слабых мест, например, производители стали использовать более надежный импортный редуктор, а пластмассовые ложечки были заменены на металлические.

Техника предназначена для одновременной посадки картофеля и внесения удобрений на больших площадях в короткие сроки. Обеспечивает заданное расстояние между рядками и клубнями. Глубина посадки и заделки клубней проводится по агрономической норме ±4 см.

Для посадки на поле, засоренном камнями, подойдет картофелесажалка КСМ-4-I с механизмом защиты сошников.

Недостаток агрегата — чувствительность к размеру посадочного материала. Предварительно приходится сортировать клубни по размеру (35–60 мм, 65–95 мм и более 100 мм) и сажать их по-очереди. Далее устройство перенастраивают и меняют ложечки на другой размер. В противном случае возможны большие пропуски между клубнями, повреждение посадочного материала или внесение сразу 2 овощей.

Виды картофелесажалок для минитрактора

Есть много разных видов картофелесажалок, рассчитанных на работу с минитракторами. По количеству обрабатываемых рядов они бывают:

  • однорядные. Данные сажалки просты в применения. Подходят для минитракторов мощностью около 18 лошадиных сил, и для полей средних размеров;
  • двухрядные. Отлично проявляют себя на технике мощностью более 25 лошадиных сил, на полях больших размеров.

По типу посадки клубней растений картофелесажалки делятся на такие виды:

  • ложечковые. Конструкция представляет собой систему, состоящую из ложечек, которые прикреплены к ремню. Имеет массу преимуществ. Так, параллельно с посадкой картофеля, осуществляется формирование гребня и обработка почвы специальными инсектицидными составами. Междурядье получается достаточно большим, что очень полезно для будущих растений, а также конструкция не допускает пропусков во время посадки за счет подачи клубней ложками;
  • плоскоременные. Посев клубней осуществляется с помощью ремней. Сюда же можно отнести еще один вид, как подача фасонными ремнями, в которых есть углубления в виде ложечек. Этот агрегат имеет одно неоспоримое преимущество — даже уже проросшие клубни не повреждаются;
  • накалывающие. При этом способе осуществляется посев уже разрезанных клубней;
  • есть еще один необычный вид картофелесажалки, который называется французским. Данная сажалка рассчитана на посадку проросших клубней. Ленточный транспортер доставляет картофель в бункер. После этого он же ведет клубни в рабочий желоб, где картофель располагается линейно. И уже потом растения с помощью ложечек попадают в землю.

Также картофелесажалки делятся на виды по необходимости участия человека в процессе посадки:

  • автоматические. Рассчитаны на работу одного человека. Вам нужно будет лишь управлять техникой, а также по мере необходимости досыпать в бункер картофель;
  • полуавтоматические. Во время работы необходимо участие как минимум двух людей — один управляет техникой, а второй кидает картофель в землю.

Исходя из всего вышесказанного, можно сделать вывод, что выбор картофелесажалки для минитрактора — это достаточно сложный процесс, и без помощи специалиста обойтись будет трудно. Чтобы сделать правильный выбор, внимательно изучите инструкцию к своей технике, а также к самой сажалке.

Посадка картофеля

Таким образом, тяжёлый ручной труд исключён при использовании механизированных приспособлений. В этом случае посадка картошки происходит в несколько раз быстрее. Мотоблок с прицепной сажалкой делает борозду, в неё автоматически попадает картофель, а следом окучник засыпает лунки. Получается, что за один проход высаживают семена и утрамбовывают землю. Время тратится лишь на разворот агрегата в обратную сторону. Поэтому, если есть большой земельный участок, — это незаменимый помощник. Необходимо только следить за ним и своевременно проводить техническое обслуживание.

Кроме прицепных автоматических картофелесажалок также широко используют и ручные приспособления для посадки. Это наиболее популярный «вороний клюв». При посадке острие вонзают в почву, затем в полость «клюва» бросают картошку. Далее, черенки смыкают, «клюв» открывается, а картофелина остаётся в земле.

В начале сентября собирают урожай картофеля. А пока он созревал, народные умельцы всё лето могут трудиться над изготовлением картофелекопалки и других полезных устройств. Например, картофелечистка, своими руками созданная, будет прекрасным помощникам на кухне.

Особенности выбора

Для качественного и продуктивного выполнения посевных работ необходимо правильно выбрать подходящее оборудование.

Следует учитывать ряд важных параметров:

  • Механизм извлечения посадочного материала из бункера. Клубни могут перемещаться на ленту или цепь. Первый вид предпочтительнее. Вибрации при работе техники могут раскачивать цепь, что часто приводит к выпадению клубней из посадочных чашечек.
  • Выбор скоростей – полезная функция для определения промежутков между кустами, длина которых увеличивается по мере ускорения техники.
  • Колёса для транспортировки – они увеличивают манёвренность агрегата и позволяют выполнять разворот без отключения двигателя.
  • Объём чаши. Выбор этой характеристики зависит от количества загружаемого картофеля. Для небольшого огорода будет достаточно 20 л, более крупные участки легче обрабатывать изделиями на 40 л.
  • Настройка бороздонарезателя. Эта функция позволяет применять оборудование для посева других культур, отличающихся размерами и густотой посадки от картофеля.
  • Тип грунта. Рыхлую почву лучше обрабатывать приспособлениями с высоко расположенным днищем. Для твёрдой земли предпочтительнее выбрать тяжёлую технику. На целине обработка производится массивными агрегатами с узкими колёсами.
  • Регулирование дискового окучивателя. Настраиваться должна глубина вхождения в почву и расстояние между вращающимися деталями.
  • Цена изделий. Зачастую слишком дешёвые модели изготавливаются из материалов низкого качества и могут выйти из строя при интенсивной нагрузке. Многорядные устройства также довольно дорогие, для большинства домашних хозяйств будет достаточно двухполосной техники.

Что это за агрегат

КСМ-4 используют для посадки картофеля на больших площадях. Производительность — от 1,2 до 3,2 га в час.

Сажалку используют вместе с трактором типа:

  • ЛТЗ-60;
  • ЮМЗ-6;
  • Беларус-921;
  • МТЗ-80;
  • МТЗ-82;

Подходят и грузовой автомобиль самосвального типа или тракторная тележка. Обслуживают сажалку 1 тракторист и 1 сельскохозяйственный рабочий. Устройство подключают к валу отбора мощности и гидравлической системе ведущего трактора.

Как выглядит

Основа сажалки — жесткая рама, сваренная из металлического профиля, на которой смонтированы все механизмы.

В передней части расположены:

  • балка прицепа;
  • шланг высокого давления гидросистемы;
  • вилка электрооборудования, подключенная к розетке трактора.

Далее по порядку идут:

  • передние металлические колеса;
  • 2 бункера тукоразбрасывающих аппаратов с площадками перед ними;
  • диски, закрывающие клубни и формирующие гребень;
  • задние пневматические колеса;
  • главный и загрузочный бункеры.

Загрузочный бункер на фото выше поднят в крайнее верхнее положение. Агрегат находится в транспортном положении, подготовлен для выезда на поле.

Принцип работы

После загрузки самосвалом картофеля в загрузочный бункер он поднимается гидроцилиндрами. Удобрения загружают в ящик туковысевающих аппаратов.

При движении сажалки клубни из главного бункера с помощью встряхивателей и ворошителей поступают через заслонку в питательный ковш. Шнековый высевающий механизм подхватывает ложечками по одному клубню и подает на щиток — отражатель. Тот отправляет овощи дальше в бороздку от сошника. Далее в зависимости от типа посадки — гребневой или гладкой — при настройке устанавливаются или диски (для создания гребня), или боронки (для гладкой посадки).

Слой почвы, уплотненный колесами трактора, разрыхляется подпружиненным рыхлителем, установленным в передней части картофелесажалки.

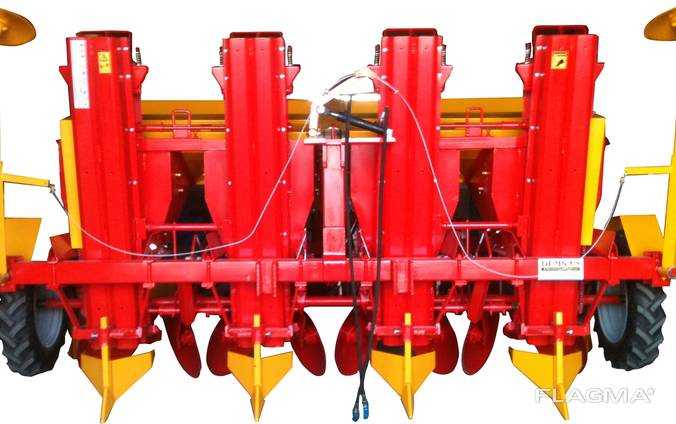

Картофелесажалка четырехрядная КСМ для трактора 80-100 л.с

Преимущества и недостатки

Насадка для мини-трактора – картофелесажалка обладает своими плюсами и минусами. К плюсам можно отнести:

  • возможность полного отказа от приложения физических усилий и применения такого рабочего инструмента, как лопата;
  • сокращение затрат времени при посевных работах;
  • возможность закладки клубней на одинаковую глубину с равным шагом;
  • при желании картофелесажалку можно использовать для выращивания других сельскохозяйственных культур.

Среди минусов можно назвать следующие:

  • невозможность работы на каменистом грунте;
  • неспособность производить загрузку клубней на ходу;
  • необходимость в постоянном техобслуживании.

Картофелесажалки автоматического типа


Любые агрегаты, производимые для сельскохозяйственных нужд, могут быть как полностью автоматизированы, так и частично.

Главный элемент автоматической картофелесажалки – ёмкость для посадочного материала, называемая бункером. Именно оттуда клубни переправляются на ленточный транспортёр для дальнейшей посадки. Линия подачи картофеля оснащена достаточным количеством ложек, имеющих возможность регулировки.

Основным отличием такой техники является канал с ложками, его наличие позволяет производить посадку семян любых размеров и форм.

Для того чтобы обеспечить точное расположение семенного материала в грунте, сажалка снабжена сошником клиновидной формы. Ряды можно расположить как угодно, такая свобода действий возможна благодаря возможности регулировки дисков, закрывающих почвой посаженные борозды. Размер промежутков между картофелинами и рядами достигается с помощью понижения или повышения передачи.

Автоматические агрегаты также подразделяются на типы, например, комбинированные, а также навесные и прицепные. В дополнительную комплектацию механизмов входят опускающиеся бункеры для удобной работы техники и гидравлический привод.

Самые популярные картофелесажалки для минитрактора

Рынок сельскохозяйственного навесного оборудования для тракторов достаточно насыщен сажалками разного типа. Особой популярностью среди них пользуются изделия польского, украинского и китайского производства, зарекомендовавшие себя как надёжные, высокопроизводительные и доступные в ценовом отношении устройства.

Картофелесажалки из Польши

Продукцию польских производителей в этом сегменте возглавляет компания Bomet. Среди отечественных землевладельцев наиболее востребованными стали такие модификации сеялок Bomet, как:

  • S239 – оборудование с однорядковым посевом семян и цепной подачей семенного материала. Обеспечивает высадку картофеля на глубину 10-15 см с трёхпозиционной регулировкой интервала (29,32,35 см). Устанавливается на тракторы мощностью от 18 л.с. Стоимость 530$;
  • двухрядная S239 300 кг – приспособление для трактора с увеличенным бункером на раме, в который вмещается картошка массой до 300 кг и высокой производительностью (2 Га/час). Приспособление значительно увеличивает скорость выполнения картофелепосадочных работ. Сеялка может использоваться с любыми марками тракторов мощностью 25-40 л.с. Стоимость такого оборудования составляет 795$.

Посадочные устройства данной марки заслужили популярность благодаря высокому качеству сборки, а так же современной конструкции, позволяющей комфортно работать с высокой производительностью. С их помощью можно высаживать как столовые, так и кормовые сорта картофеля.

Картофелесажалки из Украины

Навесного оборудование украинского производства отличается, прежде всего, сравнительно невысокими ценами. Большим спросом пользуются следующие модификации сеялок:

  • PL-50 – картофелесажатель, оснащённый 50-литровым бункером. Высаживает картофель на глубину 5-10 см с захватом полосы 55-65 см. Стоит такое приспособление всего 255$;
  • PL-50/2 – высокопроизводительная двухрядная сеялка с цепным транспортёром. Обеспечивает глубину заделки семян на 5-10 см с шириной полосы обработки 55-70 см. Стоимость агрегата равна 540$.

Картофельные сеялки украинского производства агрегатируются с минитракторами при помощи одноточечного механизма крепления и не требуют наличия ВОМ.

Картофелесажалки из Китая

Китайские картофельные сеялки стали востребованными благодаря своей универсальности. Их можно совмещать с любыми марками минитракторов и агрегатировать к ним посредством трёхточечного крепления.

  • 2СМ-1 – однорядная картофелесажалка с цепным транспортёром, предназначенная для тракторов мощностью 12-25 л.с. Сеялка укомплектована дополнительным бункером для засыпки удобрений. Производительность 0,9-1,2 Га/час. Розничная стоимость 660$;
  • КС-2МТ – двухрядный картофелесажатель, обеспечивающий высадку семян на глубину 5-10 см с шириной междурядий 65-75 см. Применяется с минитракторами, оборудованными гидравлическим механизмом подъёма навесных орудий. Стоит такое устройство 665$.

Картофелепосадочное оборудование из Китая характеризуется высокой износостойкостью и ремонтопригодностью.

Правила эксплуатации

Подготовка к работе:

  1. Присоединить балку прицепа картофелесажалки к навеске трактора и зафиксировать.
  2. Зафиксировать вал отбора мощности.
  3. Объединить гидромагистраль картофелесажалки и гидросистему трактора.
  4. Включить вилку электрооборудования агрегата в розетку трактора.
  5. Проверить гидро– и электрооборудование на работоспособность.
  6. Включить вал отбора мощности и визуально проверить работу механизмов.

Порядок работы:

  1. Заехать в борозду.
  2. Загрузить сажалку посевным материалом в опущенный бункер. Для этого подъехать вплотную и выгрузить клубни.
  3. Бункеры туковысевающих аппаратов загрузить вручную или с помощью механизмов транспортного средства.
  4. Поднять загрузочный бункер, погрузить сошники на настроенную глубину, включить вал отбора мощности и начать работу.

При разворотах или сдаче назад обязательно выключают ВОМ и поднимают картофелесажалку в транспортное положение.

Настройка и регулировка

Настройка при подготовке к работе включает:

  • регулировку межрядного расстояния — производится перемещением высаживающих аппаратов по задней балке рамы до совмещения отверстий и следующего закрепления болтами;
  • установку нормы высадки — выполняется подбором звездочек редуктора привода от ВОМ;
  • установку нормы высева минеральных удобрений.

В полевых условиях выполняется:

  • настройка уровня загрузки ковша-питателя;
  • регулировка заглубления сошников — устанавливается изменением положения копирующего колеса по сектору;
  • регулировка глубины заделки картофеля — производится изменением угла наклона полуосей бороздозакрывающих дисков;
  • настройка угла вхождения сошников в почву — выставляется зазор между задним краем нижнего обреза сошника и его носиком, изменяется вращением верхней тяги;
  • регулировка туковысевающих механизмов — настраивается зазор между дном бункера и шнеками перемещением воронок относительно отверстий.

Технические характеристики

КСМ-4 предназначена для посадки картофеля на почвах всех типов, во всех зонах возделывания культуры.

Характеристики техники:

  • сажалка четырехрядная, полунавесная;
  • работает совместно с тракторами класса 1,4;
  • загружается в поле из самосвала или самосвальной тракторной тележки;
  • рабочая скорость — 4–10 км/час;
  • транспортная скорость — 20 км/час;
  • размеры в рабочем состоянии — 4200 х 4500 х 2650 мм;
  • размеры в транспортном положении — 4750 х 4500 х 3000 мм;
  • емкость главного бункера — 1500 кг;
  • ширина междурядий — 70, 75, 90 см;
  • глубина посадки — 5–15 см;
  • производительность: при ширине междурядий в 70, 75 см — 1,2–2,4 га/час (основного времени), при 90 см — 1,8–3,2 га/час (основного времени);
  • доза внесения минеральных удобрений — 50–400 кг/га.

Описание

Картофелесажалка включает следующие узлы и механизмы:

  • металлическую раму с прицепом;
  • 2 передних металлических и 2 задних пневматических гидроуправляемых ходовых колеса;
  • связанные между собой главный и загрузочный бункеры;
  • 2 посадочные секции;
  • 2 дисковых высевающих агрегата с общей емкостью для гранулированного удобрения;
  • стабилизатор движения;
  • рыхлители;
  • привод через ВОМ (вал отбора мощности);
  • 2 гидроуправляемых маркера с механизмом блокировки и переключения.

Устройство

Если судить по конструкции, то модели картофелесажалок мало чем отличаются друг от друга. В принципе, само устройство довольно простое, которое можно присоединить к мотоблоку (см. тут), либо к минитрактору (см. тут),поэтому многие умельцы приспособились изготавливать самодельные агрегаты (подробнее тут), имеющие точно такой же принцип действия.

Конструктивно, картофелесажалка выглядит следующим образом:

  • рамная конструкция, на которой располагаются прочие элементы устройства;
  • контейнер, в котором находится посадочная картошка;
  • механизм высадки клубней картофеля, который приводится в действие при помощи шестерней;
  • рыхлители, образовывающие лунки;
  • дисковые элементы, засыпающие лунки после посадки в них клубней;
  • колесная база.

Это довольно типовой список того, что входит в устройство картофелесажалки. В зависимости от комплектации, конструкция может быть дополнена бачком и дозатором для удобрений, а также дополнительным бункером для посадочного картофеля (детальнее о таком устройстве как картофеле сажалка для мотоблока можно прочесть тут).

Одной из самых популярных российских бензопил является бензопила Дружба. Прочитать о ней можно в одной из наших статей.

Также из наших статей вы узнаете о бензопиле Лесник, также российского производства.

Картофелесажалки

Сбор сена в тюки. Покос бурьяна и камыша. Покос борщевика.

Выбор режимов работы при приводе от независимого ВОМ производится по номограмме рисунок 7. Пользуясь номограммой, можно определить рабочую скорость, норму посадки и количество зубьев на сменной звездочке. При выполнении задания обучающиеся должны практически решить две задачи: прямую и обратную условия задач выдает преподаватель.

При посадке картофеля по предварительно нарезанным гребням сажалка должна агрегатироваться с колесным трактором класса 14 кН, при этом рабочие органы должны приводиться от синхронного ВОМ трактора.

Выбор режимов работы КСМ-4 выполняется по номограмме рисунок 7. Максимально допустимая скорость движения агрегата не должна превышать указанных на номограмме значений. На выводном вале редуктора должна быть установлена звездочка с числом зубьев, равным Для определения норм высадки клубней на колесном тракторе обучающиеся самостоятельно решают также две задачи: прямую и обратную. Рабочие скорости и передачи тракторов указаны в таблице 7. Так как фактические рабочие скорости всегда отличаются от указанных в таблице расчетных скоростей, окончательную установку сажалки на норму высадки клубней следует производить в поле при первых проходах.

Таблица 7. Расчетная рабочая. Снимают цепь, связывающую редуктор с контрприводом. Удаляют девять звеньев цепи и одно соединительное звено.

Картофелесажалка пророщенных клубней САЯ Картофелесажалку САЯ-4 применяют при высадке пророщенных клубней картофеля с междурядьем 70 см и одновременным внесением в борозды гранулированных минеральных удобрений с прослойкой почвы между клубнями и удобрениями. Картофелесажалка состоит из рамы, прицепа, опорного колеса, сошника, бороздозакрывающих рабочих органов, муфты автоматической подачи, ходовых колес, рыхлителей, бункера с транспортером, туковысевающих и высаживающих аппаратов надставки к бункеру.

Технологический процесс происходит следующим образом. Приготовленные для посадки клубни картофеля загружаются в бункеры сажалки, а удобрения в туковысевающие банки.

П одготовка картофелесажалок к работе осуществляется непосредственно после навешивания их на трактор. Чтобы агрегатировать четырёхрядные машины с гусеничными тракторами необходимо установить на картофелесажалку кронштейн-повыситель и закрепить его посредством хомута и пальца. Помимо этого, на пальцах присоединительного устройства следует закрепить переходные втулки.

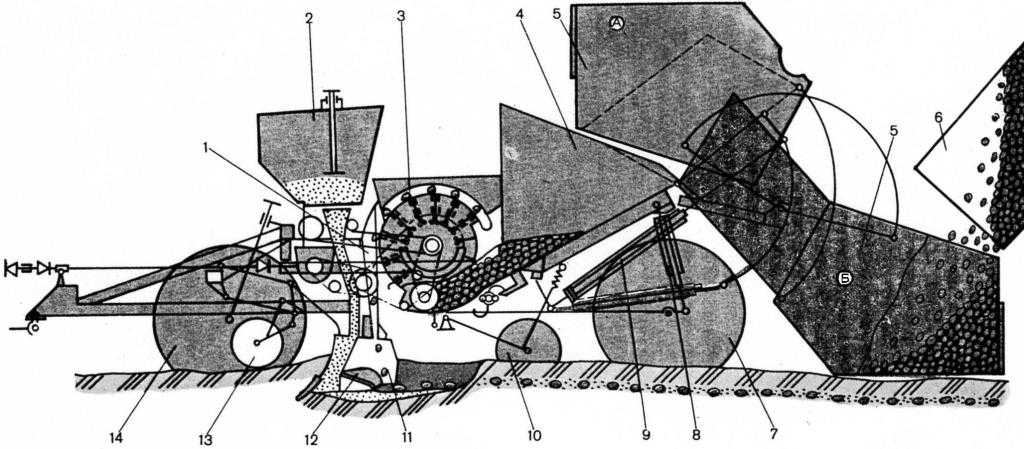

При отодвинутой заслонке 6 рис. Схема технологического процесса сажалки САЯ 1 — лоток; 2 — туковысевающий аппарат; 3 — кожух; 4 — лоток; 5 — пружина; б — заслонка; 7 — бункер; 8 — питающий транспортер; 9 — питательный ковш; 10 — рыхлитель следа колес; 11 — датчик; 12 — ложечка; 13 — бороздозакрывающий диск; 14 — сошник.

Из питательного ковша клубни картофеля забираются ложечками 12 передвигающегося ложечного транспортера. Лишние клубни, взятые ложечкой, отбрасываются пружинами 5 на качающийся лоток 4 и возвращаются в питательный ковш.

Оставшиеся клубни транспортируются и через кожух 3 попадают в борозду, приготовленную сошником Закрывают борозды с высаженными в них клубнями диски В борозды удобрения вносятся туковысевающими аппаратами при помощи лотка 1.

Уплотненный колесами слой почвы разрыхляется рыхлителями Рама сварная представляет собой четыре прямоугольных секции, созданные задним, передним и продольными брусьями. Спереди к раме присоединены прицеп и кронштейны сошников. Ходовые колеса пневматические, при помощи своей рамки шарнирно прикреплены к раме сажалки. Между рамкой колес и рамой сажалки прикреплены шарнирно два гидроцилиндра, при помощи которых осуществляют подъем задней части сажалки в транспортное положение.

Фильтр гидравлической системы самоходного шасси Т-16М

Опорные колеса копируют неровности поверхности поля и удерживают раму сажалки на необходимой высоте для свободного передвижения сошников. Бункер с питающими транспортерами представляет собой ящик, передняя стенка которого имеет окна, закрытые заслонками. Два ленточных транспортера являются дном бункера. Вычерпывающий аппарат включает штампованные ложечки, питательный ковш, делитель, пружины-сбрасыватели лишних клубней, подвижные скатные лотки, подпружиненный клапан датчик с выключателем.

Штамповочные ложечки присоединены к втулочно-роликовой цепи, образуя бесконечный транспортер.

Правила эксплуатации

Подготовка к работе:

  1. Присоединить балку прицепа картофелесажалки к навеске трактора и зафиксировать.
  2. Зафиксировать вал отбора мощности.
  3. Объединить гидромагистраль картофелесажалки и гидросистему трактора.
  4. Включить вилку электрооборудования агрегата в розетку трактора.
  5. Проверить гидро– и электрооборудование на работоспособность.
  6. Включить вал отбора мощности и визуально проверить работу механизмов.

Порядок работы:

  1. Заехать в борозду.
  2. Загрузить сажалку посевным материалом в опущенный бункер. Для этого подъехать вплотную и выгрузить клубни.
  3. Бункеры туковысевающих аппаратов загрузить вручную или с помощью механизмов транспортного средства.
  4. Поднять загрузочный бункер, погрузить сошники на настроенную глубину, включить вал отбора мощности и начать работу.

При разворотах или сдаче назад обязательно выключают ВОМ и поднимают картофелесажалку в транспортное положение.

Настройка и регулировка

Настройка при подготовке к работе включает:

  • регулировку межрядного расстояния — производится перемещением высаживающих аппаратов по задней балке рамы до совмещения отверстий и следующего закрепления болтами;
  • установку нормы высадки — выполняется подбором звездочек редуктора привода от ВОМ;
  • установку нормы высева минеральных удобрений.

В полевых условиях выполняется:

  • настройка уровня загрузки ковша-питателя;
  • регулировка заглубления сошников — устанавливается изменением положения копирующего колеса по сектору;
  • регулировка глубины заделки картофеля — производится изменением угла наклона полуосей бороздозакрывающих дисков;
  • настройка угла вхождения сошников в почву — выставляется зазор между задним краем нижнего обреза сошника и его носиком, изменяется вращением верхней тяги;
  • регулировка туковысевающих механизмов — настраивается зазор между дном бункера и шнеками перемещением воронок относительно отверстий.
