Самодельная фреза гусиные лапки, для мотоблока

Это цельносварная не разборная стальная фреза, что придает ей значительно большую прочность, чем у обычных культиваторных фрез. Самодельная фреза гусиные лапки, для мотоблока показывает большую эффективность и успешно используется при вспашке твердой почвы. Ее можно агрегатировать практически с любым мотоблоком или мотокультиватором с подходящим диаметром оси.

Фрезу«гусиные лапки» очень хорошо использовать при вспашке земли под посадку картофеля, особенно если грунт твердый с крупными комьями земли, либо когда для профилактики от жука колорадского, проволочника и других огородных вредителей нужно ускоренно вспахать огород «в зиму».

«Гусиные лапки» продаются как правило не заточенными, и многими огородниками, которыми уже испытаны эти фрезы, рекомендуется затачивать их для более легкой и быстрой вспашки.

Ниже приведены чертежи самодельной фрезы «гусиные лапки2 с диаметром 520 мм., захватом 1250 мм., общим количеством лучей 30 шт. по 3 шт. на секцию. Луч крепится к катушкам на болтах.

При вспашке почвы такой фрезой она разрыхляется и поднимается на глубину в среднем от 40 до 100 мм., в зависимости от влажности.

Изготовление своими руками

Можно выбрать картофелесажалку и другое необходимое навесное оборудование в специализированном магазине, а можно изготовить такое устройство и в домашних условиях. Необходимо лишь обладать некоторыми навыками выполнения слесарных работ и приобрести необходимые материалы для изготовления посадочного устройства для мотоблока.

Инструменты и материалы

Чтобы изготовить картофелесажалку своими руками, потребуется приобрести:

1. Оси, велосипедная цепь (или цепь от двигателя автомобиля), подшипники для движения колёс, изготовления цепного лифта.
2. Металлический лист для изготовления бункера.
3. Квадратный или круглый металлический профиль для монтажа рамки-держателя и других целей.
4. Сварочный аппарат для прочного соединения элементов картофелесажалки между собой.
5. Несколько электродов для осуществления сварки.
6. Болгарка и диски для резки металлического листа на нужные части.
7. Электродрель и свёрла к ней для проведения сверлильных работ.
8. Элементы крепления для придания прочности устройству.
9. Гайки и шурупы для монтажа конструкции.
10. Проволока (несколько метров) для крепления некоторых элементов устройства.
11. Наждачная бумага или напильник для шлифовки и очистки деталей.

Перед тем как начать сборку картофелесажалки, нужно внимательно изучить чертёж, продумать размеры будущего устройства и его внешний вид, способ крепления к мотоблоку. Размеры сажалки не должны быть очень большими, чтобы конструкция не вышла слишком громоздкой.

Объёмы бункера для засыпки клубней определяют исходя из расчёта двойной длины грядки. Объёма ёмкости должно хватить, чтобы пройти мотоблоком с заполненным картофелем бункером, две борозды и вернуться к месту повторной загрузки.

Инструкция

Самодельные картофелесажалки для мотоблоков своими руками представляют собой обычную тележку на колесах, которая присоединена к мотоблоку

Кажущаяся простота немного обманчива, ведь в конструкции данного агрегата есть свои собственные нюансы и особенности, на которые стоит обратить внимание

Начинать сборку нужно с изготовления рамной конструкции. Она будет состоять из швеллеров, сваренных между собой, а также продольно расположенных лонжеронов, которые соединяются тремя поперечными элементами.

Благодаря газонокосилке можно подравнять траву и убрать сорняки — это подходящее устройство по скашиванию ненужных растений возле забора, дома, между рядами в саду на цветочной клумбе и так далее. Здесь можно узнать, как намотать леску на газонокосилку.

МАЗ-500 можно по праву считать одним из знаковых автомобилей советского периода, который стал первым грузовиком бескапотной конструкции, выпущенным в Советском Союзе. МАЗ-500 — минская легенда из 60-х годов.

Культивация входит в список первоочередных задач любого землепашца, поскольку помогает предотвратить появление сорняков, по крайней мере, в больших количествах, помогает насыщать землю кислородом, благодаря взрыхлению. Тут о том, как самому сделать культиватор.

Впереди будут располагаться арка и вилка, а по бокам конструкции – стойки элементов посадки и закапывания лунок. Колеса картофелесажалки должны быть оборудованы грунтозацепами. Между ними располагается деревянный диск толщиной 6 см с расположенными на нем четырьмя пазами полукруглого типа.

Данный диск будет захватывать клубни картофеля, перемещая их в вырытые лунки.

Далее нужно изготовить контейнер для картофеля – бункер. Делать его можно и из фанеры, но для прочности конструкции лучше всего использовать листовой металл толщиной 3 мм.

Отмеряются четыре стороны бункера, после чего их нужно вырезать. Соединяются они сваркой. Дно можно застелить резиной, чтобы клубни картофеля не повреждались. Необходимо укрепить раму стальными полосами, разместив их от средней поперечной части до арки, находящейся впереди.

Там же нужно приварить накладки и уголки толщиной 4 мм. Чертежи картофелесажалки для мотоблока своими руками, которые можно найти в интернете, достаточно подробно описывают данный процесс. Далее нужно прикрепить к лонжеронам опору и подножку, состоящую из листа металла толщиной 5 мм.

Изготавливаем сиденье. Для этого нам понадобится уголок из металла, имеющий размеры – 4,5×4,5×0,4 см. К данной опоре нужно присоединить доски, обтянутые поролоном для большего комфорта. Для колесной оси можно использовать трубу из стали, подходящей по размерам к раме.

На концах нее должны располагаться шипы, закрепленные штифтами из стали. В качестве колес можно использовать любые колеса от старой техники, отслужившей свой срок. Чтобы удерживать рыхлители, используется штанга из металла, имеющая размеры 5x5x0,5 см.

По бокам данной штанги расположены элементы, удерживающие стойки лопастей. Изготавливаются они из металлических пластин, толщиной 0,5 см. В качестве высевателя можно использовать обычную 10 см трубу, толщина стенок которой будет составлять порядка 0,3 см.

Внизу данной конструкции будет располагаться бороздорез. Закапывающие элементы, в роли которых можно использовать диски от сеялки, должны иметь в своем наличии два подшипника. В принципе, данное описание довольно схематичное, с приблизительным указанием размеров и параметров.

В интернете можно встретить достаточно много подробных чертежей, где указана и другая разметка, так что строгих рекомендаций в данном процессе нет.

Инструкция

Многие задаются вопросом – как сделать картофелесажалку своими руками, чертежи которой находятся в интернете? Действительно, в сети есть достаточно рекомендаций с подробным описанием и размерами, следуя которым, можно изготовить достаточно работоспособный агрегат.

Алгоритм действий

Алгоритм действий, в таком случае, будет примерно следующим:

• Начинать нужно конечно же с изготовления рамной конструкции, на которую будут крепиться остальные составляющие. Для этого нам понадобятся швеллеры номер 8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными полосами стали.
• Впереди конструкции нужно приварить арку с вилками крепления, идущими к центральной тяге.
• Усилит раму можно двумя стальными балками наклонного типа, которые нужно закрепить второй стороной к середине арки. Далее нужно закрепить опору подседельника, сделанного из уголка 5x5x0,5 см. Крепим его к лонжерону собственноручно.
• К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен резервуар для картофеля.
• Для резервуара нам понадобится обычная фанера, толщина которой будет составлять примерно 12 мм.
• Внутри резервуара можно установить резиновые листы, чтобы картофель не повреждался об его стенки во время движения. Далее крепим бункер к кронштейну, с помощью двух болтов.
• Далее нужно закрепить к нижней части рамы колесную ось и рыхлитель. В принципе, можно посмотреть чертежи картофелесажалки, сделанной своими руками, для большей наглядности.
• Колесная ось представляет собой конструкцию, сделанную из различных частей. За основу можно взять обычную трубу из стали, на концах которой нужно установить цапфы. Здесь точные размеры дать сложно, в зависимости от того, какой диаметр трубы вы используете.
• Поэтому, цапфы нужно подогнать под эти размеры на токарном станке.
• В стальной трубе нужно просверлить отверстия, в которые будут установлены специальные штифты с шипами. В конце их нужно обязательно заварить.
• Колесную ось нужно закрепить при помощи прижимов из стали, с помощью болтов М16 в количестве 4 штук.

  Колеса от старой техники

• В качестве колесной базы можно использовать колеса от старой техники сельхоз назначения. Если таковые отсутствуют, то нужно немного потрудиться в этом плане.
• На колеса нужно приварить ступицы, на которых потом нужно насадить по паре подшипников. Далее насаживаем подшипники на шипы, защищаем прокладкой из войлока, чтобы излишне не загрязнялись.
• Детали, держащая рыхлители, представлена в виде квадрата из стальных штанг, сваренных между собой. По концам квадрата нужно приварить обоймы из листовой стали 6 мм. Внутри них будут расположены стойки культиваторных лопастей.
• Сеятель для данного агрегата изготавливается из стальной трубы, диаметр которой составляет 100 мм. При этом, толщина стенки трубы должна быть не менее 3 мм, чтобы конструкция не гнулась в процессе работы.
• Снизу трубы приваривается бороздорез, изготовленный из листовой стали толщиной 6 мм.
• Обязательно нужно присоединить к раме сиденье для человека, а также подставку для ног.

В принципе, размеры самодельной картофелесажалки указаны приблизительно, на основании конкретного случая. В любом случае, данная схема рабочая, поэтому можно смело конструировать агрегат, опираясь на данные параметры.

Узнайте более подробно как сделать картофелесажалку для мотоблока своими руками: размеры, чертеж, картинки.

Картофелесажалка для Т-25

Подобным образом изготавливается и самодельная картофелесажалка для Т 25, ведь нет определенного значения от того, что будет выполнять роль основной тяги – мотоблок или минитрактор. Конечно, различными будут показатели мощности, но сама конструкция картофелесажалки практически идентичная.

Специфичные моменты при использовании сажалки

Ввиду довольно внушительного веса картофелесажалки
необходимо при её эксплуатации монтировать на переднюю часть мотоблока или мини-трактора
балластный вес. В противном случае техника может потерять устойчивость.

Для удобства работы оператора необходимо укомплектовать
агрегат подножками, стремянками и сиденьем, а лучше адаптером для мотоблока.

Рама для операторского сиденья сваривается из уголков
сварных, а потом изделию придают окончательный вид и удобство, используя доски,
поролон и кожзаменитель.

Подседельник крепиться с помощью уголков к сварным
лонжеронам, после чего устанавливается удобная подножка для комфортной работы
сеятеля.

Принцип работы с техникой довольно прост. В ёмкость для
посадочного материала помещается картофель в достаточном количестве и со
скоростью 1 километр в час мотоблок или мини-трактор может начинать движение.
Такая небольшая скорость должна поддерживаться на всём протяжении маршрута. Сеяльщик
отправляет в трубы семяпроводы по одной картофелине поочерёдно, водитель
поддерживает движение техники. Так и производится посадка семенного материала.

Присыпка посаженного картофеля землёй и формирование гребня
борозды – задача заделочных дисков, которые отлично с ней справляются.
Засыпание землёй происходит потому, что диски находятся под углом к борозде.
Вращаясь, он сдвигают пласты земли и заваливают семена картофеля.

Если засыпка посадочного материала землёй происходит
неправильно, то всегда есть возможность регулировки работы дисков. Можно
ослабить стремянки, затем сдвинуть стойки дисков, таким способом регулируется
их заглубление. Поворачивая стойки вокруг оси, можно изменить угол положения
дисков. Также есть по четыре специальных штифта для регулировки положения
дисков в плоскости. Их можно сдвигать в сторону относительно остальных дисков.

И ещё один важный момент. Картофель посажен, борозды
заделаны, но на поле видны заметные следы от колёс сажалки, которые, хоть и
выполнены в виде цилиндров значительной ширины, всё же, тем не менее, землю
трамбуют. Для того чтобы удалить этот дефект, к сажалке были приделаны
культивационные лапы. Они рыхлят почву вслед за сажалкой и полностью устраняют
следы колёс.

Глубина проникновения этих лап в почву также регулируется
без особого труда.

Необходимые материалы

В принципе, для изготовления самодельной картофелесажалки достаточно тех материалов, которые есть в хозяйстве у многих дачников. На худой конец, можно отправиться на ближайшую свалку, где можно найти очень много деталей и сопутствующих материалов, которые могут пригодиться нам при сборке.

Вот примерный список того, что может нам понадобится:

• листовой металл различной ширины;
• болты и гайки;
• сварочный аппарат;
• болгарка;
• колеса;
• швеллеры и т.д.

Как мы видим, нам понадобится достаточно много металла, что само по себе подразумевает использование сварочного аппарата. Поэтому, если у вас нет навыка работы с ним, то и сборка самодельной картофелесажалки будет для вас недоступна.

В перечень необходимых материалов не включены различные составляющие, которые будут подробно рассмотрены в процессе описания технологии конструирования данного устройства.

Cажалка для мини-трактора или мотоблока

Другой вариант полезной конструкции несколько более сложен в
изготовлении, но и намного интереснее в своей конструкции.

Задачу, поставленную перед агрегатом – равномерно
распределить клубни при посадке и закрыть их необходимым слоем почвы,
картофелесажалка выполняет исправно.

Данное оборудование поможет значительно облегчить труд
фермеров, оно просто незаменимо при работах по посадке картофеля.

Оборудование для посадки картофеля может быть с разным
количеством рядов – один, два или много рядов, конструкцию можно собрать любым
образом. Для изменения расстояния между рядами или отдельными единицами
посадочного материала используется возможность регулирования, которая
предусмотрена конструктивными особенностями сажалки.

Часто агрегаты для посадки картофельных клубней бывает
усилено дополнительными видами
креплений.

Агрегаты, предназначенные для высадки картофеля, сделанные самостоятельно лучше и удобнее всего применять на
предварительно окультуренной почве.

Такие агрегаты помогут быстро, качественно и с применением
наименьших усилий посадить картофель с соблюдением одинакового расстояния между
картофельными клубнями.

Глубина залегания клубней также поддаётся регулировке. Такие
самодельные конструкции подходят для высадки посадочного материала, как на
небольших дачных участках, так и на весьма внушительных размеров полях. Работа
сажалки довольно быстра и эффективна, поэтому она поможет при высаживании не
только картошки, но и других овощей. Для этого понадобится только немного
переоборудовать механизм.

Возможные проблемы

Однако, как и любая другая вещь, мотоблоки могут ломаться. Особенно если они низкого качества. Ниже мы расскажем о ремонте мотоблока.

Итак, все проблемы можно разделить на несколько категорий:

Неправильно подается топливо. Для решения проверьте зажигание и прочистите бензобак, а также всю систему, отвечающую за подачу топлива. Снова попробуйте завести мотоблок. Если это не помогает, то можете промыть топливный кран и бак чистым бензином, а затем продуть соединительный шланг, находящийся около карбюратора.

Поломка карбюратора. Об этом также может сигнализировать проблема с подачей топлива. Для того, чтобы починить деталь, проверьте в каком состоянии находятся кронштейн и поплавок. Отрегулируется конструкцию отверткой в случае, если что-то не так. Также проверьте исправность клапанов.

Проблемы с редуктором. Индикатором могут стать постоянные шумы. Это говорит о слишком низком уровне масла. Если же простой долив масла от шумов вас не избавил, то следует промыть всю систему и изменить марку заливаемого масла.

Кроме этого, проверьте те, на сколько крепко держатся элементы трансмиссии. Если крепление недостаточно плотное, затяните болты. Либо же если обнаружите какие-нибудь дефекты, то обязательно замените поломанные детали.

Еще одним вариантом поломки может быть проблема с двигателем – отказывает педаль зажигания (устраняется удалением нагара), либо же они могут быть вызваны поломками в свечах или электросети. К сожалению, тут починить уже ничего не получится. Придется просто заменить деталь.

Как сделать картофелесажалку к мотоблоку своими руками

Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.

Необходимые материалы и инструменты

Для монтажа понадобится:

• швеллер или уголок для сварной рамы;
• металлические колеса-зацепы (лучше приобрести готовые);
• ось для крепления на ней зацепов;
• набор подшипников;
• стальные листы для сварного бункера (толщина стали – от 1,5 до 2 мм);
• звездочки (19-21 зубьев);
• цепь от газораспределительного механизма ДВС;
• стальная проволока (3-4 мм).

Из инструментов потребуются:

• болгарка;
• сварочный аппарат (достаточно полуавтоматического);
• дрель (помощнее);
• компрессор и краскопульт.

Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:

• рама – 600×300 мм;
• диаметр зацепов – 300-310 мм;
• колея (расстояние между центрами зацепов) – 600 мм;
• длина цепи семяпровода – 750 мм;
• расстояние между осями удерживающих цепь семяпровода звездочек – 550 мм;
• бункер – 350×400×400 мм;
• четыре стандартных подшипника 205-го размера.

Общее схематическое устройство картофелесажалок смотрите на фото.

Процесс сборки картофелесажалки: пошаговая инструкция

По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.

На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).

Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.

Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.

Настройка агрегата: какая колея должна быть у мотоблока при посадке картофеля?

Вне зависимости от специфики проведения посадки есть правила по поводу настройки мотоблока перед работой.

В сажалке для картофеля нужно проверить следующие настройки:

• глубина посадки от 10-15 см;
• ширина колеи мотоблока в пределах 55-65 см;
• расстояние между клубнями около 20-30 сантиметров;
• ботву нужно высаживать на одинаковом расстоянии.

Чтобы ориентироваться было проще, можно использовать верёвку. Её натягивают по всему периметру участка.

После засева металлические колеса заменяют резиновыми

При этом важно оставить прежнюю ширину. Крылья устанавливаются на максимальном расстоянии

После таких несложных манипуляций можно приступать к засыпанию урожая землёй.

Конструкция картофелесажалки

Существует около десятка всевозможных схем и конструкций картофелесажалок: с барабанами, с ленточными и роторными податчиками посевного материала, с автоматической регулировкой глубины вспахивания и так далее. Из всего многообразия для создания надежной и исправно работающей картофелесажалки лучше всего подойдет простейшая схема с цепным лифтом. Принцип ее работы можно описать в трех пунктах:

• Основу аппарата составляет вертикальный цепной лифт с насадками – лодочками, закрепленными по всей длине цепи;
• Лифтовая система установлена на стенке бункера с посевным картофелем, цепь приводится в движение специальной схемой — либо через промежуточную передачу, либо напрямую от колесной оси, на которой насажена ведущая звездочка;
• При движении картофелесажалки часть тяги мотоблока передается через колеса на ведущую звездочку и на цепной лифт. Система подъема посевного материала из бункера забирает картофелины по одной и опрокидывает в посадочный ствол, через который клубни попадают в нарезанную плугом борозду.

Наиболее сложным для изготовления собственными руками считается узел привода цепи. При диаметре оси колес картофелесажалки в 40-50 мм радиус штатной приводной звездочки получается слишком маленьким, и скорость движения подъемного лифта недостаточной. Картофелины падают в грядку на расстоянии 60-70 см. Поэтому приходится использовать промежуточную повышающую передачу из двух цепей и двух звездочек или изготавливать зубчатое колесо кустарным способом.

Что такое картофелесажалка

Картофелесажалка автоматически сажает клубни через определенные интервалы и засыпает их землей.

Важно! Агрегат имеет силовую установку, которая обеспечивает его движение вдоль грядки и создает достаточную тягу для непрерывной присыпки клубней почвой. То есть под картофелесажалку вполне возможно переоборудовать обычный мотоблок. Технологически картофелесажалку можно разделить на три составные части:

Технологически картофелесажалку можно разделить на три составные части:

1. Силовой блок.
2. Бункер для хранения и подачи картофелин под посадку.
3. Сошники для подгребания земли (для укрытия размещенных в грядках клубней).

В зависимости от мощности двигателя мотоблока картофелесажалки различаются по следующим функциональным характеристикам:

1. По скорости прохода и высадки клубней.
2. По объему бункера, в котором помещается семенной материал (чем мощнее, тем больше картошки).
3. По обеспечиваемой глубине высадки. От мощности силового агрегата зависит производительность сошников, а точнее, с каким массивом земли они могут работать. Чем мощнее двигатель, тем большим объемом почвы блок может укрывать посаженные клубни.

Глубина посадки – не определяющий фактор, ведь в процессе обработки картофеля его все равно придется окучивать.

Важно! Слишком глубокая посадка приводит к более длительному прорастанию всходов, что сокращает общую продолжительность вегетативного периода. Любой картофелесажалке требуется грамотный оператор. Это не просто человек, который направляет блок в нужную сторону

Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

Любой картофелесажалке требуется грамотный оператор. Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

1. Сначала участок должен быть разрыхлен (вспахан), если это целина, или достаточно его просто продисковать, если землю обрабатывают каждый год.
2. Затем должны быть нарезаны борозды не менее чем по 40 см в высоту.
3. Далее в углубления борозд должны быть разнесены удобрения – перепревший навоз или смесь азотно-калийно-фосфорных удобрений.

И только затем начинают посадку. Если выполнять работы вручную, на это уйдет минимум в пять раз больше времени, чем при механизации процесса. И, разумеется, вдесятеро больше усилий. Поэтому из основных преимуществ применения картофелесажалки можно выделить:

• кратное увеличение производительности;
• минимизацию шагов по обработке почвы;
• одинаковую глубину высадки;
• обеспечение стандартного расстояния между клубнями;
• относительную простоту эксплуатации.

Навеска

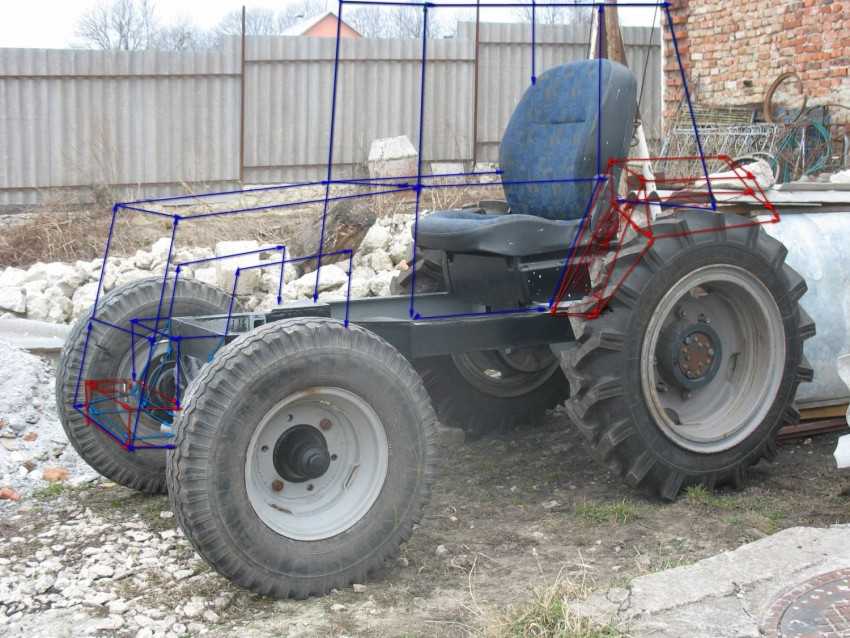

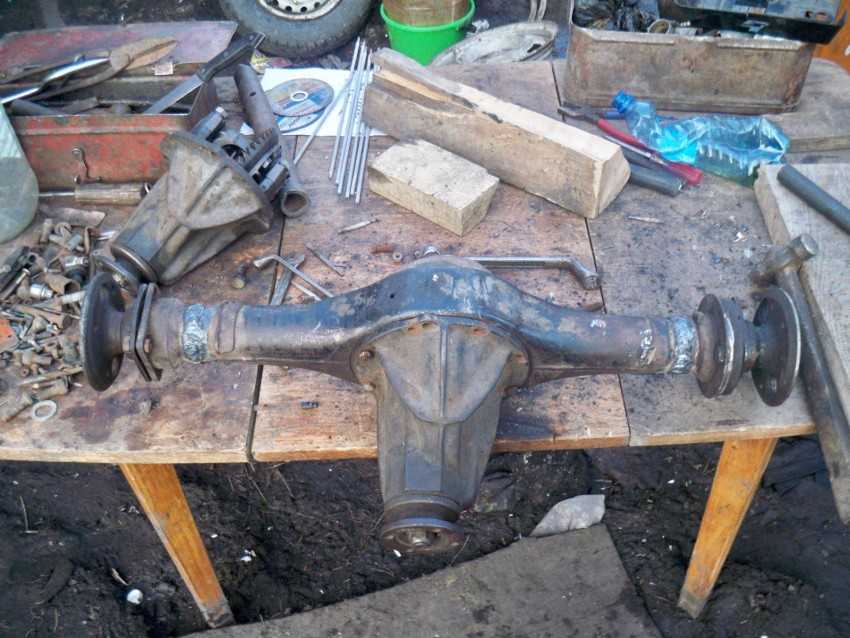

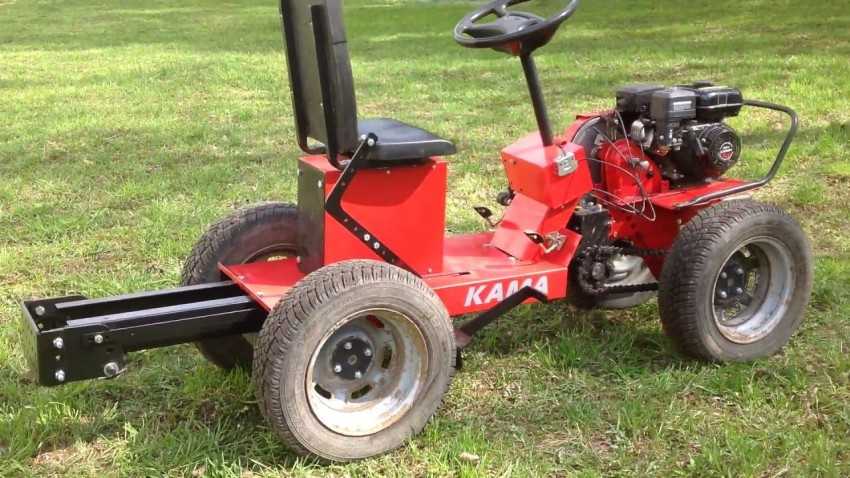

Самодельный мотоблок или мотокультиватор дополняют всевозможным навесным оборудованием. Это делается для того, чтобы расширить:

• функционал;
• область применения;
• сезонность выполняемых работ.

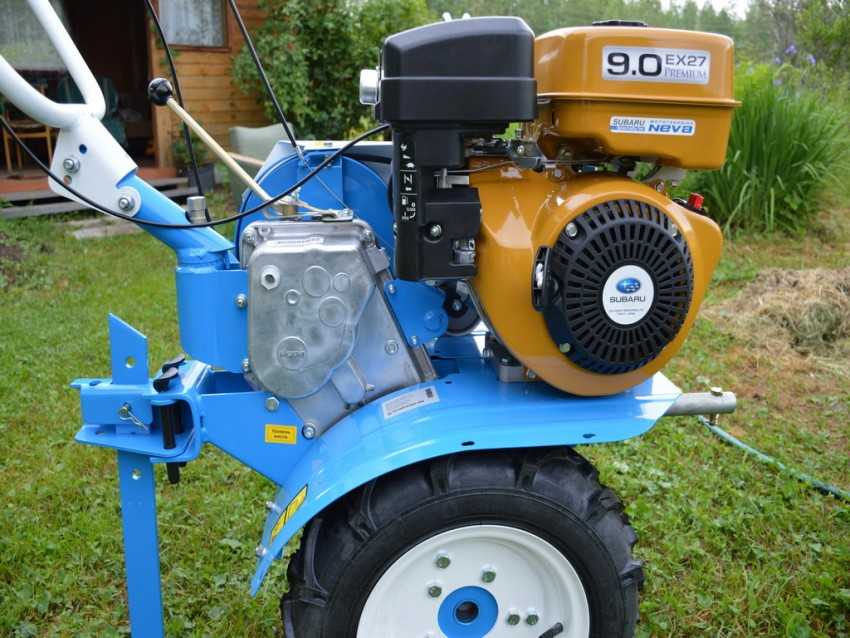

Благодаря возможности компоновки, эксплуатировать самоделку можно в любой сезон, даже зимой, что позволяет круглый год задействовать технику. Помимо пахоты и культивирования навесным оборудованием производят вспашку земли, посадку и окучивание культур, выкапывание картофеля, а так же уборку территорий, заготовку сенажа. Если вдобавок к мотоблоку сделать прицепную тележку, то он сможет осуществлять ещё и транспортные функции, помогая перевозить тяжёлые, объёмные грузы. В связи с дороговизной оборудования для навески, многие стараются сделать собственные изобретения, используя чертежи, эскизы, авторское видео. Но если сделать одноточечное прицепное устройство на мотоблоке, то можно купить и новое оборудование, например от мотоблока Нева.

Грохотная картофелекопалка

Изготовление картофелекопалки к самоделке начинают с подготовки кузова каретки, сваренного из проволоки и тонких прутиков. Понять такой процесс поможет представленный здесь эскиз (так же можно воспользоваться видео).

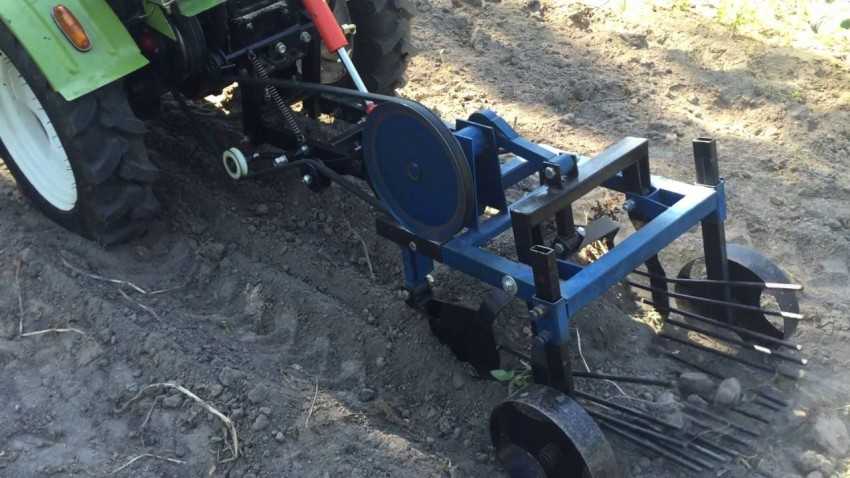

Рис.4. Грохотная картофелекопалка

На оси самоделки перед кареткой устанавливают лопату, сделанную из стального листа и повторяющую форму корпуса картофелекопалки. Сзади к ней приваривают прутики удлинители, слегка загнутые к низу. Описание деталей подробно показано на схеме. Такая конструкция отлично подходит для огорода.

Плуг

Для изготовления плуга к мотокультиватору применяют высокопрочную легированную или листовую сталь толщиною не менее 3 мм. На схеме показан плуг в разобранном виде, главное не ошибиться с размерами.

Рис.5. Самодельный плуг

Сначала на основе чертежа подготавливают лекало и переносят его на картон, а потом — на металл, после чего вырезают при помощи болгарки. Лемех плуга рекомендуется усиливать высокопрочным металлом, например, от дисковой пилы. Отвал и стойку можно сначала сделать отдельно, а затем соединить воедино. Такая конструкция менее уязвима и в случае поломки какого-то элемента, будет легко произвести его замену. В месте закрепление лемеха и корпуса нужно усилить крепление. Также можно сделать и поворотный плуг. Главное чтобы прицепное устройство плуга совпало с крепление заднего прицепного устройства мотоблока. Но для периодичной работы после вспашке нужна борона.

Прицеп

К готовому мотоблоку многие стараются сделать самодельный прицеп или адаптер, оснащённый водительским местом. Мотоблочный прицеп устроен так, что на нем можно сидеть и управлять машиной, одновременно перевозя груз.

Рис.6. Устройство прицепа

1– держатель навесных орудий; 2– консоль; 3– водило; 4– подножка; 5– водительское сиденье; 6– рама; 7– кузов; 8– опорная балка; 9– болт М-8; 10– упорное кольцо; 11– колесо.

Раму для такого прицепа изготавливают из труб, уголков любого сечения. Для колёсной оси используют металлический стержень диаметром 30 мм. Кузов самодельного приспособления смастерить можно из досок, профнастила или листа металла толщиной 1,2-1,5мм. Для повышения прочности деревянный прицеп по углам усиливают металлическими пластинами, а сделанный из профнастила — дополняют рёбрами жёсткости. Крепление прицепа устроено так, что он подключается при помощи шкворня. Главное смотреть, чтобы совпали размеры.
