Картофелесажалка: как сделать для минитрактора своими руками, самодельная сажалка

Самостоятельное изготовление картофелесажалок

Комплексная картофелесажалка должна решать сразу несколько задач:

образование ровной борозды необходимой глубины;
равномерная подача клубней;
заделка борозды почвой.

Поэтому агрегат состоит из нескольких узлов: бороздореза, клубнепровода, закапывающих дисков.

Чертежи картофелесажалки для самостоятельного изготовления

Клубнепровод — один из самых сложных узлов агрегата и повторить заводские механизмы самостоятельно удаётся далеко не всем домашним мастерам. Некоторые фермеры даже советуют вместо установки механизированного клубнепровода усаживать на раму рядом с ёмкостью с посадочным материалом помощника, который вручную будет забрасывать клубни в борозду, которую режет и закапывает механизм навесной упрощенной картофелесажалки.

И всё же есть конструкции, которые можно сделать самостоятельно. Ниже приведены чертежи, применив которые, можно собрать картофелесажалку самостоятельно.

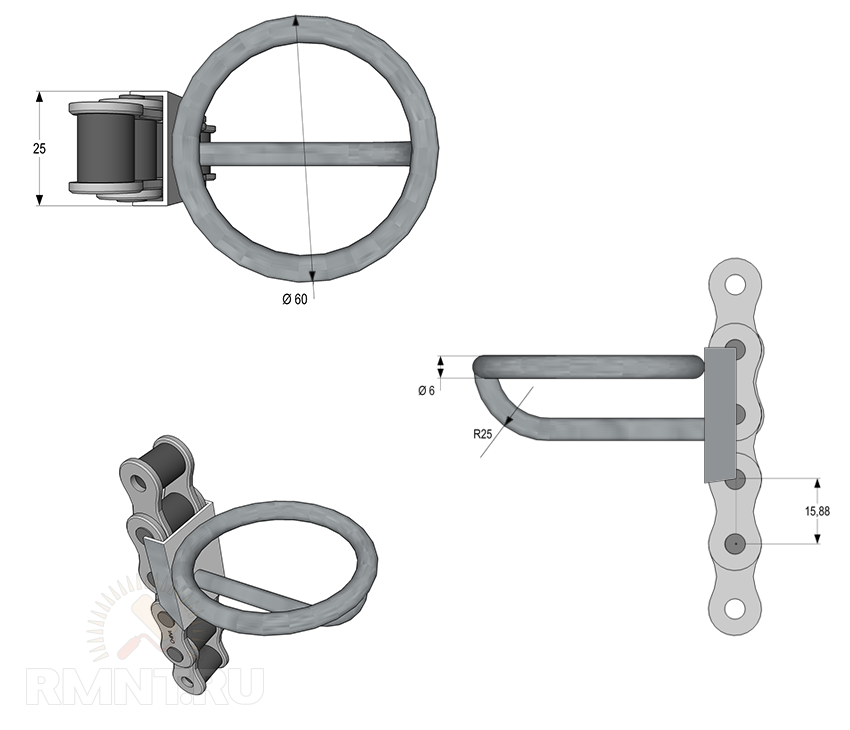

Еще одна конструкция — автоматическая картофелесажалка. Представляет собой раму, собранную из швеллеров № 8 с фанерным или металлическим бункером ёмкостью на 2 ведра картофеля, который снабжен лифтом подачи. Лифт собирается из специальных чашечек, которые перемещаются вместе с цепью. Движение ей придаётся от ведущего колеса. Мастера рекомендуют для передачи брать велосипедную цепь, звездочку на сажалке Ø 80 мм, а на мотоблоке — Ø 160 мм. Под лифтом крепится труба-клубнепровод.

Конструкция заводская, но этот принцип часто повторяется домашними мастерами (см. видео).

Как сделать картофелесажалку своими руками по заводским чертежам

Чертежи заводской сажалки, рассчитанной на тяжелый мотоблок с балластом в передней части или минитрактор. Все элементы крепят на раму.

Здесь рыхлитель представляет собой культиваторную лапу, собранную со стойкой. Подседельник изготавливают из трубы 42×3 мм, опоры подседельника — из уголка 50x50x5 мм, упоры для ног — из листа 6 мм. Эти детали изготавливаются отдельно и привариваются на уровне, удобном для конкретного человека.

Таблица 1. Расход материалов на раму

Поз.	Элемент	Материал	Количество
1	арка	швеллер № 8	1 шт.
2	лонжерон	швеллер № 8	2 шт.
3	раскос	полоса 80×14 мм	2 шт.
4	кронштейн крепления бункера	полоса 70×8 мм	1 шт.
5	опора клубнепровода	лист 8 мм	2 шт.
6, 8, 9	поперечины	швеллер № 8	3 шт.
7	опора стойки заделывающего диска	лист 8 мм	2 шт.
10	перемычка	лист 6 мм	2 шт.
11	палец крепления к нижней тяге тракторной навески	пруток Ø 18 мм	2 шт.
12	косынка	лист 4 мм	30 шт.
13	вилка крепления к центральной тяге тракторной навески	лист 6 мм	1 шт.
14, 15	накладки	лист 6 мм	2 шт.

Заделывающие диски крепятся на опору, при этом угол атаки и степень заглубления регулируются стремянками (см. чертеж) и втулками (по 4 шт. на одну ось).

Высота заглубления бороздореза регулируется на раме и жёстко фиксируются стремянками. Подача клубней в высаживатель — по типу лифта (см. выше) или ручная.

Для мульчирования посадки применяют рыхлители, представляющие собой культиваторные насадки, закрепленные на держателе — стойке, установленные снизу на раме. Глубину их воздействия на почву регулируют движением стоек по вертикали и фиксируют сквозными пальцами.

Также к раме болтами монтируется колесная ось. Это сборочная единица и сделать её достаточно сложно — тут и мехобработка и сварка, и нужна точность, поэтому лучше заказать изготовление детали по чертежу в мастерской или использовать при возможности колёса б/у из резины или другие, которые мало повреждают почву.

Таблица 2. Расход материалов на колёсную ось

Поз.	Элемент	Материал	Количество
1	опорное колесо	лист 4 мм	2 шт.
3	ось	труба Ø 60×8 мм, длиной 1067 мм	1шт.
4	прижим	лист 8 мм	2 шт.
5	болт	М16	4 шт.
6	винт	М5х0,5	6 шт.
7	крышка ступицы	2 шт.
8	гайка	М16	2 шт.
9	разрезная шайба	2 шт.
10	опорная шайба	2 шт.
11	подшипник	205	4 шт.
12	ступица	2 шт.
13	распорная втулка	труба Ø 30×2,5 мм, длиной 55 мм	2 шт.
14	прокладка	войлок	2 шт.
15	штифт	6 шт.
16	шип	2 шт.

Все элементы собираются на раму по сборочному чертежу.

Как сделать самому

Если у вас нет необходимых средств на приобретение новой картофелесажалки, то имеет смысл задуматься об изготовлении данного агрегата своими силами.

Действительно, картофелесажалка для минитрактора своими руками, чертежи которой широко представлены в интернете, является тем выходом из кризисной ситуации, когда наблюдается постоянная нехватка денег.

К тому же, само приобретение минитрактора — это довольно затратное дело, после которого фактически не остается свободных средств. Куда уж тогда думать о покупке картофелесажалки в магазине, надо стараться окупить ранее сделанные вложения. Поэтому, конструирование самодельного агрегата вполне оправдано.

При этом, порядок действий фактически одинаков, независимо от типа минитрактора:

Самодельная картофелесажалка для минитрактора, размеры которой могут быть самыми различными, изготавливается из тех подручных средств, имеющихся у вас в наличии. Весь смысл в минимальных затратах, поэтому это естественно.

На первом этапе будет происходить изготовление конструкции рамы, к которой будут привариваться прочие составляющие. Для этого нам понадобятся швеллеры №8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными стальными полосками.
Впереди конструкции нужно приварить арку с вилками крепления, направленные к центральной тяге агрегата.
Усиливание рамы осуществляется двумя стальными наклонными балками, которые нужно закрепить к середине арки, расположенной впереди. Далее нужно закрепить опору, на которой будет располагаться сиденье, сделанного из уголка 50x50x5 мм.
Крепится оно к лонжерону своими руками. К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен бункер для картофеля.
Бункер будет изготовлен из четырех листов фанеры, толщиной 12 мм. Нужно вырезать равные части, а затем крепим их между собой стальными уголками. Также нужно нанести олифу, а когда она высохнет, покрасить водостойкой краской.
Внутри бункера можно постелить резиновое покрытие, чтобы клубни не повреждались о стенки резервуара. С помощью пары болтов закрепляем бункер к кронштейну.
В нижней части рамы будут располагаться рыхлитель и колесная ось.
Колесную ось придется делать своими силами.
В качестве основы будет выступать обычная стальная труба, по краям которым установлены цапфы. Их размеры придется подгонять под диаметр используемой трубы, но в этом нет ничего сложного.
В стальной трубе нужно проделать отверстия, в которые будут установлены специальные штифты, куда будут вставлены шипы. По окончании процесс сборки, их нужно заварить.
Колесную ось нужно закрепить при помощи прижимов из стали, с помощью четырех болтов М16.

На колеса нужно приварить ступицы, на которых будут располагаться по два подшипника на каждом колесе. Далее насаживаем подшипники на шипы, защищаем прокладкой, состоящей из войлока, которая не позволит попадать лишней грязи.

Таким образом, у нас получается картофелесажалка полуавтоматическая для минитрактора, сделанная своими руками. Полуавтоматическая она потому, что на самой картофелесажалке будет сидеть человек, который и будет кидать клубни в соответствующие семенапроводы.

Поэтому, данную конструкцию нужно дополнить сиденьем, на котором можно было бы удобно расположиться. Изготавливается оно из обычных досок, которые потом обтягивают поролоном и обшивают кожзаменителем.

Самодельная картофелесажалка для минитрактора двухрядная будет несколько более сложной конструкцией, ведь придется конструировать больше компонентов и частей агрегата. Но, в интернете довольно много подробных чертежей с указанием точных размеров, что существенно упростит данную задачу.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Далее рама усиливается двумя полосами стали, установленными наклонно враскос, которые располагаются от средней поперечной полосы к арке.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

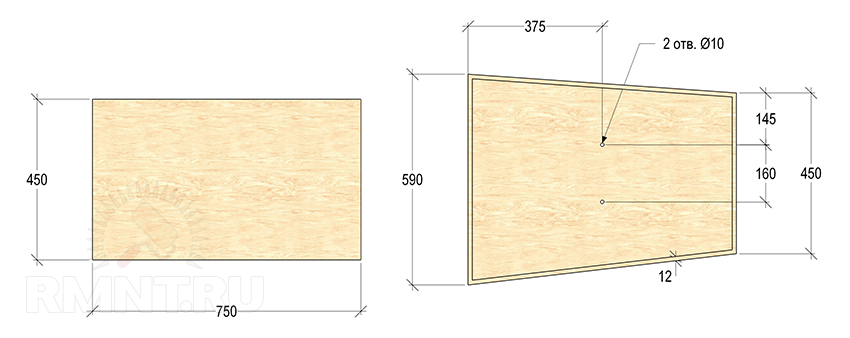

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

Далее на раму будущей конструкции при помощи болтов крепится держатель рыхлителей и колесная ось, которая имеет определенную сборную конструкцию.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

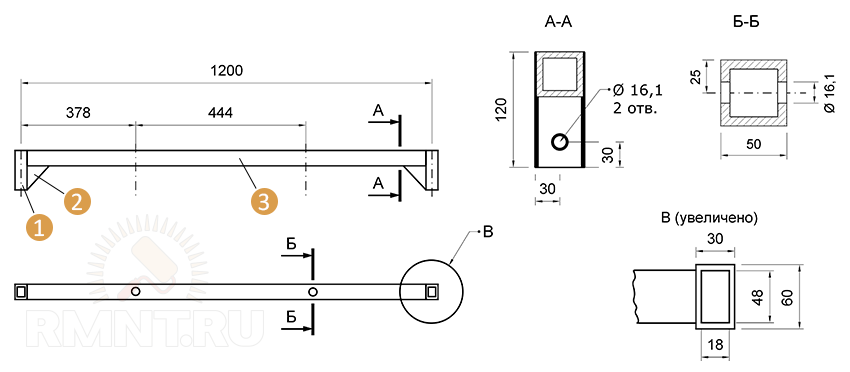

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Хранение

Техническое обслуживание не будет рациональным, если агрегат после эксплуатации неправильно хранить. Картофелесажалка должна храниться в помещение, где уровень влажности не превышает 70 процентов. При хранении временного типа:

очистить машину от грязи;
протереть насухо все детали;
смазать их маслом или консистентной смазкой;
поставить агрегат устойчиво.

Во время продолжительного хранения после окончания посадочных работ стоит немедленно:

очистить картофелесажалку от следов работы и вытереть насухо;
демонтировать колеса и консистентной смазкой обработать посадочную часть;
проверить все детали и при необходимости смазать и их;
внимательно посмотрите на поверхность соединения, есть ли на ней вмятины, если вы их нашли — зачистите и смажьте маслом.

Инструкция

Многие задаются вопросом – как сделать картофелесажалку своими руками, чертежи которой находятся в интернете? Действительно, в сети есть достаточно рекомендаций с подробным описанием и размерами, следуя которым, можно изготовить достаточно работоспособный агрегат.

Алгоритм действий

Алгоритм действий, в таком случае, будет примерно следующим:

Начинать нужно конечно же с изготовления рамной конструкции, на которую будут крепиться остальные составляющие. Для этого нам понадобятся швеллеры номер 8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными полосами стали.
Впереди конструкции нужно приварить арку с вилками крепления, идущими к центральной тяге.
Усилит раму можно двумя стальными балками наклонного типа, которые нужно закрепить второй стороной к середине арки. Далее нужно закрепить опору подседельника, сделанного из уголка 5x5x0,5 см. Крепим его к лонжерону собственноручно.
К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен резервуар для картофеля.
Для резервуара нам понадобится обычная фанера, толщина которой будет составлять примерно 12 мм.
Внутри резервуара можно установить резиновые листы, чтобы картофель не повреждался об его стенки во время движения. Далее крепим бункер к кронштейну, с помощью двух болтов.
Далее нужно закрепить к нижней части рамы колесную ось и рыхлитель. В принципе, можно посмотреть чертежи картофелесажалки, сделанной своими руками, для большей наглядности.
Колесная ось представляет собой конструкцию, сделанную из различных частей. За основу можно взять обычную трубу из стали, на концах которой нужно установить цапфы. Здесь точные размеры дать сложно, в зависимости от того, какой диаметр трубы вы используете.
Поэтому, цапфы нужно подогнать под эти размеры на токарном станке.
В стальной трубе нужно просверлить отверстия, в которые будут установлены специальные штифты с шипами. В конце их нужно обязательно заварить.
Колесную ось нужно закрепить при помощи прижимов из стали, с помощью болтов М16 в количестве 4 штук.
Колеса от старой техники
В качестве колесной базы можно использовать колеса от старой техники сельхоз назначения. Если таковые отсутствуют, то нужно немного потрудиться в этом плане.
На колеса нужно приварить ступицы, на которых потом нужно насадить по паре подшипников. Далее насаживаем подшипники на шипы, защищаем прокладкой из войлока, чтобы излишне не загрязнялись.
Детали, держащая рыхлители, представлена в виде квадрата из стальных штанг, сваренных между собой. По концам квадрата нужно приварить обоймы из листовой стали 6 мм. Внутри них будут расположены стойки культиваторных лопастей.
Сеятель для данного агрегата изготавливается из стальной трубы, диаметр которой составляет 100 мм. При этом, толщина стенки трубы должна быть не менее 3 мм, чтобы конструкция не гнулась в процессе работы.
Снизу трубы приваривается бороздорез, изготовленный из листовой стали толщиной 6 мм.
Обязательно нужно присоединить к раме сиденье для человека, а также подставку для ног.

В принципе, размеры самодельной картофелесажалки указаны приблизительно, на основании конкретного случая. В любом случае, данная схема рабочая, поэтому можно смело конструировать агрегат, опираясь на данные параметры.

Узнайте более подробно как сделать картофелесажалку для мотоблока своими руками: размеры, чертеж, картинки.

Картофелесажалка для Т-25

Подобным образом изготавливается и самодельная картофелесажалка для Т 25, ведь нет определенного значения от того, что будет выполнять роль основной тяги – мотоблок или минитрактор. Конечно, различными будут показатели мощности, но сама конструкция картофелесажалки практически идентичная.

Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:

Выбор агрегата

Для маленького участка подойдёт однорядная, для большого – двухрядная картофелесажалка. Первая очень доступна и проста в управлении, вторая обладает большей мощностью.

Двухрядную фермеры любят больше, для ее работы необходимо отрегулировать размер между бороздами, включить первую скорость, семенной материал будет подаваться через специальную трубу.

Рекомендуемая скорость не более 1 км в час. Диски справляются со своей работой отлично, лопасти глубоко прорывают землю и закапывают клубни.

Чем сложнее и функциональнее изделие, тем оно дороже, нужно просто понять, готовы ли вы потратить большую сумму денег на эту технику. По типу делятся на цепные и ленточные аппараты.

Первые обеспечивают агрегату хорошее вращение, но цепь может повредить клубни, чего не сделает лента. Но минус ленточных в том, что аппарат может забуксовать и оставить пустые лунки.

Если вы приобрели картофелесажалку для мотоблока, то ее обслуживание достаточно простое, необходимо проходить своевременные техосмотры и делать при надобности ремонт.

Различают следующие виды картофелесажалок:

Ложечковые. Система состоит из ложечек, которые находятся на ремне. Плюс в том, что они сразу создают земляной гребень и ещё опрыскивают грунт инсектицидными препаратами. Расстояние между рядами большое и это отлично для саженцев;
Плоскоременные. Основа — это ремень. Достоинство в том, что клубни не режутся;
Накалывающие. Здесь посадка идут уже разрезанными клубнями;
Линейная. Лента поставляет картофель в ёмкость, затем в желоб и в землю.

Вся эта работа элементарна и проста, если сравнивать ее с тяжёлым ручным трудом посадки клубней. Остаётся сделать выбор: купить или сделать самому этот чудо-аппарат.

Комбайн Енисей: технические характеристики, обслуживание, ремонтопригодность, надежность и эффективность (115 фото)
Самодельный комбайн: как и из чего построить миникомбайн для уборки урожая. 130 фото и видео инструкция постройки машины
Культиватор своими руками: чертежи, схемы, устройство и основные элементы самодельного аппарата (90 фото)

Дополнительные советы и предупреждения

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

В резервуар для клубней засыпается картофель. Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
Один человек садится на сиденье, расположенное на картофелесажалке, а второй – либо на минитрактор, либо на мотоблок (см. тут).
Движение должно осуществляться со скоростью не более 1 км/ч.
Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

Конструкция картофелесажалки

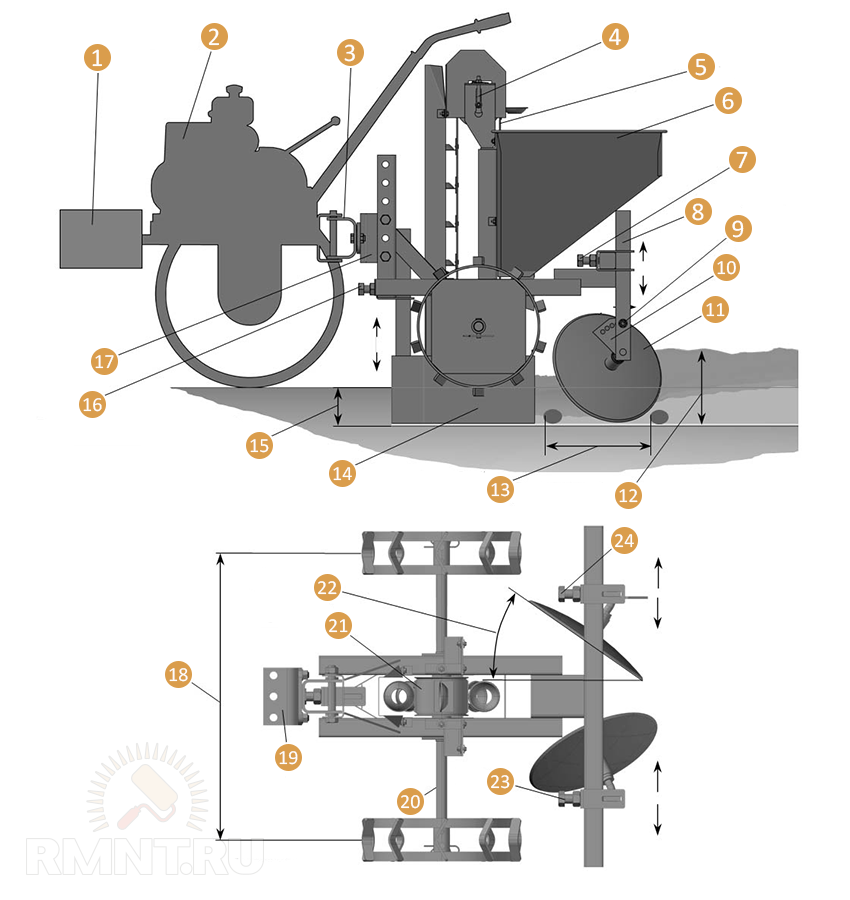

Существует около десятка всевозможных схем и конструкций картофелесажалок: с барабанами, с ленточными и роторными податчиками посевного материала, с автоматической регулировкой глубины вспахивания и так далее. Из всего многообразия для создания надежной и исправно работающей картофелесажалки лучше всего подойдет простейшая схема с цепным лифтом. Принцип ее работы можно описать в трех пунктах:

Основу аппарата составляет вертикальный цепной лифт с насадками – лодочками, закрепленными по всей длине цепи;
Лифтовая система установлена на стенке бункера с посевным картофелем, цепь приводится в движение специальной схемой — либо через промежуточную передачу, либо напрямую от колесной оси, на которой насажена ведущая звездочка;
При движении картофелесажалки часть тяги мотоблока передается через колеса на ведущую звездочку и на цепной лифт. Система подъема посевного материала из бункера забирает картофелины по одной и опрокидывает в посадочный ствол, через который клубни попадают в нарезанную плугом борозду.

Наиболее сложным для изготовления собственными руками считается узел привода цепи. При диаметре оси колес картофелесажалки в 40-50 мм радиус штатной приводной звездочки получается слишком маленьким, и скорость движения подъемного лифта недостаточной. Картофелины падают в грядку на расстоянии 60-70 см. Поэтому приходится использовать промежуточную повышающую передачу из двух цепей и двух звездочек или изготавливать зубчатое колесо кустарным способом.

Преимущества и недостатки

Начнем с преимуществ:

СН-4Б имеет весьма лаконичную конструкцию, выгодно отличающую от сложных импортных, аналогичных по своей функциональности агрегатов. А это означает относительную простоту монтажа и доступность запасных частей.
Рассматриваемые картофелесажалки имеют небольшой вес (не более 1,1 т без загрузки), что обеспечивает незначительное удельное давление на грунт.
Картофелесажалки СН-4Б обеспечивают высокую производительность, так как способны работать на второй скорости трактора (до 7 км/ч).
Доступная (в сравнении с импортными аналогами) цена.

Однако есть и недостатки:

Невысокая надежность конструкции, что влечет за собой частый выход узлов и деталей из строя.
Основной материал изготовления рассматриваемых картофелесажалок – углеродистая и легированная сталь (не нержавейка), в результате чего агрегат при хранении не в отапливаемом помещении подвергается интенсивной коррозии.

Что нужно знать о картофелесажалках?

В частном огородничестве среди механизированной техники обычно используют мотоблоки всех классов, немного реже мини-трактора.

Следовательно, картофелесажалки также подбираются под уже имеющуюся технику.

Несмотря на большое количество разновидностей картофелесажалок, представленных на рынке, и такого же количества мотоблоков, между собой модели обеих представителей не всегда совместимы.

Как правило, картофелесажалки проектируют под использование с конкретной моделью (или модельным рядом) мотоблока, в соответствие с его техническими характеристиками.

Однако, в продаже также можно найти различные адаптеры, позволяющие совмещать с любой моделью мотокультиватора или мотоблока понравившийся картофелесажатель.

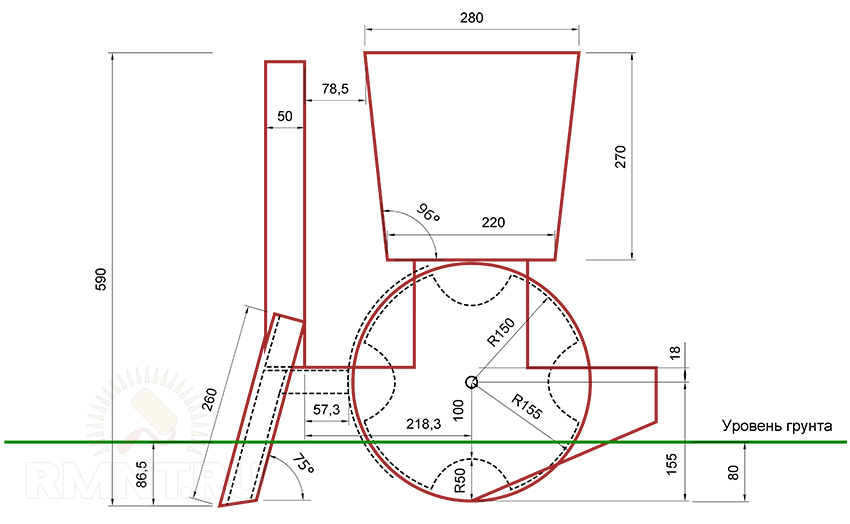

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Читать так же: Лопата для уборки снега Fiskars: особенности применения автомобильных снегоуборочных лопат

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.
