Картофелекопалка для минитрактора вибрационная двух эксентриковая

Обзор лучших моделей

Картофелекопалки российского производства наделены великолепными техническими характеристиками и показывают хорошую производительность. Рассмотрим самые востребованные модели.

«Скаут»

Это транспортерная картофелекопалка для высококачественной предварительной обработки овощей.

Особенности:

  • совместимость с мини-тракторами «Скаут», оснащение трехточечной подвесной системой и валом отбора мощности;
  • допустимо подключение к моделям Т-12, 15, 18, 24 и 25, но с использованием приводного ремня соответствующего класса;
  • регулируемое заглубление ножей до 28 см;
  • показатели мощности — от 12 до 25 л. с.;
  • скорость работы вала отбора мощности — 540 об/мин.;
  • тип приводного ремня — В2360, В25550 или В2600;
  • скорость движения — от 2 до 7 км/ч.

Стоимость навесного оборудования начинается с 20 000 руб.

ККМ-3

Эта грохотная картофелекопалка для подсоединения к МТЗ-132Н предназначена для выкапывания и выкладывания овощей на поверхность почвы.

В модели предусмотрена регулировка глубины погружения зубьев.

Особенности:

  • производительность — 0,05-0,2 га/ч;
  • скорость — 1,1-2,1 км/ч;
  • глубина захвата почвы — 20 см;
  • требуемый привод — ПК-3;
  • стоимость — от 12 500 руб.

Техника хорошо себя показала в работе с влажными и твердыми грунтами. При этом способна рыхлить землю, засоренную камнями до 8-9 т/га.

4UD-1

Грохотная картофелекопалка для извлечения овощей из почвы и частичного отделения их от земли с последующим укладыванием на поверхность поля.

Особенности:

  • подходит для работы в паре с мини-тракторами и тракторами класса от 0,6 тс с мощностью более 20 л. с.;
  • установка происходит на заднюю трехточечную сцепку с помощью привода ВОМ;
  • глубина подхвата — от 15 см;
  • скорость — до 6 км/ч;
  • производительность — до 0,225 га/ч;
  • тип конструкции — однорядная.

Стоимость модели начинается с 1 800 руб.

Bomet Z-655

Вибрационная картофелекопалка с задним выбросом отличается компактными размерами (1,7х1,5х1,15 м), поэтому используется на небольших плоских или холмистых земельных участках со среднеуплотненной и легкой почвой.

Особенности:

  • совместимость с любыми моделями мини-тракторов с мощностью более 15 л. с.;
  • скорость вала отбора мощности — 540 об/мин.;
  • глубина захвата почвы — до 20 см;
  • рабочая скорость — 5 км/ч.

Боковая отгрузка позволяет размещать собранный урожай в 50 см от основной траншеи. Это гарантирует подъем всех клубней без каких-либо повреждений. Стоимость модели — от 65 000 руб.

Wirax

Однорядная транспортерная картофелекопалка для любых мини-тракторов тягового класса 0,9 мощностью 20-35 л. с. Возделывает только рыхлые почвы без камней.

Особенности:

  • глубина захвата грунта — до 25 см;
  • рабочая скорость — 8 км/ч;
  • возможность работы на поверхностях с уклоном до 6°;
  • комплектуется двумя резинотканевыми конвейерными лентами итальянского производства;
  • стоимость — от 60 000 руб.

КК-1

Транспортерная картофелекопалка однорядного типа подходит для подсоединения к тяжелым мотоблокам и мини-тракторам с мощностью от 18 л. с.

Особенности:

  • ширина захвата — 65 см;
  • глубина копки — до 25 см;
  • рабочая скорость — 4 км/ч;
  • подключается к технике «Салют», «Угра», «Нева»;
  • стоимость — от 55 000 руб.

Виды картофелекопалок

Прежде чем выяснить, как может быть изготовлена грохотная картофелекопалка своими руками, целесообразно более подробно ознакомиться со всеми существующими разновидностями оборудования и их особенностями. Данные устройства могут использоваться на рыхлых грунтах или на земле средней плотности, что делает их оптимальным вариантом для проведения работ в большинстве фермерских хозяйств.

Картофелекопалки могут различаться между собой по принципу работы. Особой популярностью пользуются следующие виды оборудования:

  • веерный;
  • грохотный;
  • транспортерный;
  • барабанный.


Картофелекопалка позволяет с легкостью собирать урожай Каждый из них обладает внушительным перечнем преимуществ и недостатков, которые целесообразно изучить подробнее.

Одним из самых популярных вариантов являются веерные устройства, которые отличаются высокой эффективностью и способностью работать в условиях наличия небольшого количества сорняков. Такие копалки очень надежны, однако обладают сравнительно малой шириной вспашки, что приводит к повреждению некоторых клубней.

Грохотные агрегаты также нередко называют вибрационными, отлично подойдут для уборки картофеля в условиях крупных по площади фермерских хозяйств. Среди характерных особенностей устройств следует упомянуть широкий захват полосы, небольшой процент поврежденных при сборе клубней, однако вибрации при работе делают её менее удобной.

Транспортерные устройства могут обладать как крупными, так и компактными размерами. Их конструкция предусматривает, что для извлечения картофеля используется своеобразный нож-плуг. К числу преимуществ устройства можно отнести высокую производительность и надежность, а основным его недостатком является сложность самостоятельного изготовления.

Обязательно почитайте: Стартер вместо пускача на ЮМЗ

Широкое распространение получили устройства барабанного типа, которые демонстрируют превосходную эффективность при обработке посевов большой площади, а также отличается высокой надежностью. Это компенсируется довольно сложным процессом изготовления подобных копалок.

Также существующие изделия отличаются между собой по количеству обрабатываемых рядов. Однорядная картофелекопалка считается самым распространенным вариантом и позволяет одновременно собирать урожай с одного ряда посевов. Многорядные аналоги целесообразно использовать на больших полях, где возникает необходимость в одновременной обработке нескольких рядов.

Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

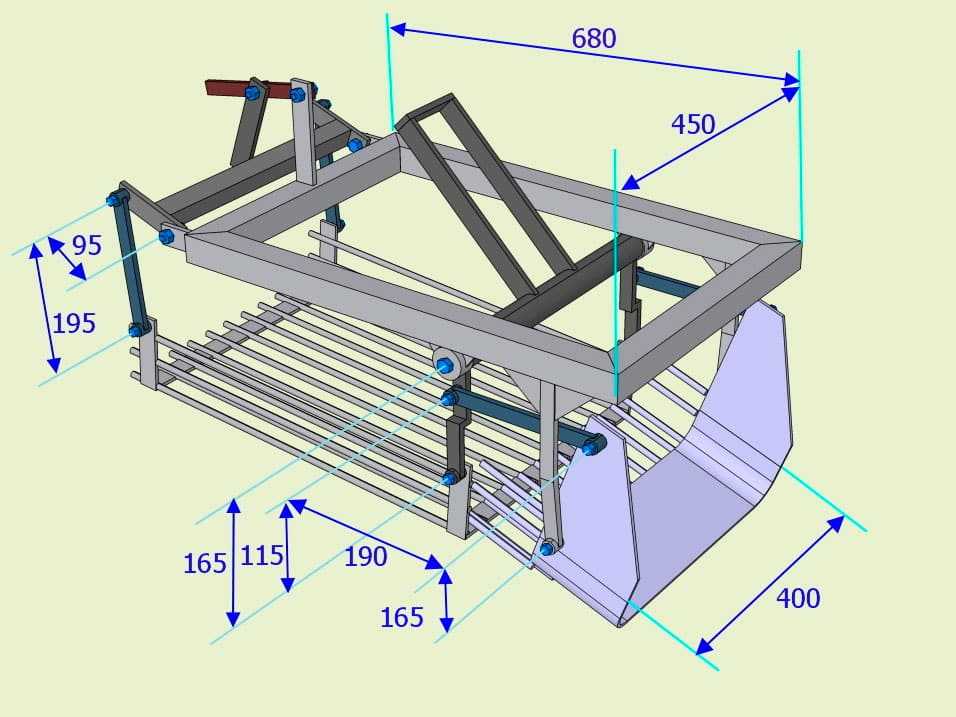

Изготовление вибрационной катофелекопалки

Для того, чтобы сделать самодельный картофелекопатель для мотоблока на вибрационной основе, нам пригодятся:

  •        Опорная конструкция — металлически швеллер;
  •        Стальные листы для создания лемеха. Сталь должна иметь толщину не менее 5 мм.
  •        Стальные или железные уголки из металлопроката;
  •        Стальные или железные прутья, желательно небольшого диаметра;
  •        Металлическая труба

Конструкция вскапывателя картофеля содержит раму, подвесную систему, регулирующие тяги, колеса или другие подвижные единицы.

Шаг 1. Основа вибрационного картофелекопателя

Начинать процесс изготовления картофелекопателя для мотоблока своими руками необходимо с создания основания.

Для того, чтобы сварить раму, подойдет профильная труба размером 40*40мм. Берем за основу квадратную трубу длиной 4 метра, отрезаем части по 80 см и 120 см. Длины заготовки хватит на 4 куска, которые и будут выполнять функцию опорных балок.

Опорные балки привариваются под углом 90 градусов, создавая прямоугольную раму со сторонами 0,8м и 1,2м. Рама готова.

Шаг 2. Крепление для тяг

Для создания крепления для тяг мы берем упомянутую прямоугольную основу. К ней необходимо сварочным аппаратом закрепить металлический швеллер на треть или четверть от середины рамы.

С обратной стороны рамы вертикально привариваем трубки для монтажа оси. Впоследствии там будут устанавливаться подвижные элементы.

Электродрелью просверливаем сантиметровые отверстия в месте, удобном для крепления.

Шаг 3. Делаем вертикальные стойки

Взяв отступ от края основы не меньше 5 сантиметров, привариваем стойку. Длина квадратного профиля составляет до 50 сантиметров. Отступив еще 15-20 сантиметров, снова прикрепляем сварочным аппаратом вторую стойку, меньше предыдущей, длиной не больше 40 сантиметров. Далее отмеряется уже 40 сантиметров, последующий профиль составляет уже 30 сантиметров, он также закрепляется сваркой. В конце работы у нас получается устройство, похожее на парную лестницу.

Стойки закрепляются в самом нижнем отсеке устройства металлической полоской. Берем полосу не больше 0,5 миллиметров и соединяем профили сварочным аппаратом под углом 45 градусов.

Шаг 4. Создаем лемех и рало

Сконструировав основную часть самодельной картофелекопалки, мы переходим к производству активной части нашего вскапывателя, лемеху, который будет выполнять основную часть работы по сбору картофеля.

Для создания лемеха, ножа, который будет взрезать почву, нам понадобится металлическая пластина толщиной не менее 0,3 миллиметра. По заранее подобранному чертежу, из пластины вырезаем две лопасти, основные рабочие части. Лопасти скрепляются сварочным аппаратом, закрепляются специальным прутом. Теперь ножу необходимо придать наиболее объемную форму, для удобства работы по вскапыванию и захвату почвы. Для этого в середине лопасти простукиваем молотком.

Шаг 5. Изготавливаем скатную доску

Скатная доска, проще говоря, стальные стержни или прутья, являются необходимой частью рабочей части картофельной копалки. Они прикрепляются к лемеху, путем приваривания к основанию ножа.

Для изготовки скатной доски наилучшим образом подойдут стальные прутья диаметром 10 миллиметров и длинной 1,2 метра. Прикреплять сваркой арматуру к основанию лемеха нужно с интервалом в 4 или 5 сантиметров.

Шаг 6. Тяги для регулировки

Данный элемент присутствует в конструкции далеко не всегда. Он необходим только если потенциально возделываемая почва очень водянистая. Они корректируют угол наклона скатной доски.

Наиболее простой способ сделать тяги для регулировки для картофелекопалки для мотоблока — мастерим подвижную раму, на которой будет находиться арматурная доска.

Шаг 6. Устанавливаем опорные колеса

Приспособление для копки картофеля завершается установкой опорных колес. Конструкция вскапываетелей всегда подразумевает подвижные элементы для более комфортного перемещения на поверхности участка.

Оптимальный вариант — колеса от обычной садовой тачки

Важно то, что колеса нужно использовать с широкой шиной

Ранее мы уже сделали и закрепили на раме оси. Теперь нам надо закрепить колеса на осях шпилькой, по тому же принципу, что и на садовой тачке.

Особенности и варианты конструкций

Чудо-лопата представляет собой удобное приспособление для копки земли, которое можно сделать своими руками. Прибор позволяет не только вскапывать грунт, но и рыхлить его. Это значительно экономит силы, поскольку при работе обычной лопатой приходится периодически разбивать крупные комья земли.

Принцип работы

Чудо-лопата для копки представляет собой рыхлитель, состоящий из двух вил:

  1. Рабочие (основные) втыкаются в землю под нажимом ноги. Они подвижны, поэтому могут входить в грунт под любым углом.
  2. Вилы переднего упора неподвижны, идут параллельно поверхности. Они производят дополнительное рыхление, благодаря чему земля измельчается, становится одинаковой плотности и хорошо насыщается кислородом.

Корпус представляет собой металлическую рамку с передним и задним упором, которые контактируют непосредственно с поверхностью грунта. Основные вилы снабжены рычажным механизмом, что при копке позволяет надавливать на них под удобным углом и затем вытаскивать из почвы.

Принципиальная схема чудо-лопаты для копки позволит без труда сделать ее своими руками

Благодаря наличию двух вил прибор наряду с основной задачей выполняет и ряд других функций:

  1. Рыхление почвы, насыщение ее кислородом.
  2. Разбивание комьев.
  3. Удаление корней сорняков.
  4. Копка разных корнеплодов – картофеля, свеклы, моркови и других.

Описанная конструкция не является единственной. Существует несколько разновидностей аппарата, наиболее распространенные – это рыхлитель без переднего упора, копалка и легкокоп.

Рыхлитель без переднего упора

Конструкция полностью совпадает с вышеописанной, но в ней отсутствует передний упор. С одной стороны, он дает надежность при работе – инструмент при копке хорошо ложится на землю, поэтому остается только нажать ногой и воткнуть вилы в землю. С другой стороны, благодаря отсутствию переднего упора конструкция становится заметно легче.

Чудо-лопата без переднего упора менее устойчива при копке, но не такая громоздкая и тяжелая, как базовая

Копалка

Копалка – еще одна «облегченная» версия. Это вилы с широким интервалом, которые соединены с корпусом. Нажимая на них, можно взрыхлить почву, но не настолько мелко.

Копалка – упрощенный вариант чудо-лопаты

У такой конструкции есть свою плюс – с помощью болтов можно поднять или опустить главную ось на любую высоту, ориентируясь на рост конкретного человека.

Упор подвижный, поскольку лопата не жестко соединена с корпусом. Поэтому сначала на нее надавливают, а после того, как штыри войдут в грунт – выворачивают. Такой аппарат подойдет для копки легких почв, например, супесчаных или суглинистых. Но для тяжелого, комковатого грунта он не годится – в этом случае лучше использовать классическую конструкцию с передним и задним упором.

Легкокоп

Легкокоп – наиболее простой вариант чудо-лопаты. Конструкция отличается более легким округлым упором. При этом регулировать высоту ручки не получится, поэтому при изготовлении нужно сразу ориентироваться на рост. Аппарат менее габаритный и довольно легкий, но его устойчивость (по сравнению с базовой конструкцией) меньше.

Легкокоп подойдет для работы на неглинистых почвах

С удлиненными и укороченными штыками

Во время составления чертежей особое внимание уделяют длине штырей чудо-лопаты для копки. Она зависит от плотности земли:

  • 10–15 см – для рыхлых песчаных почв, которые легко поддаются копке и рыхлению. Такой инструмент называют «Пахарь»;
  • 15–20 см: универсальные лопаты для копки грунта средней плотности (суглинки);
  • 25 см и более – для тяжелых, каменистых (глинистых составов). Такой инструмент называют «Крот».

«Пахарь», «Крот» и универсальную лопату можно сделать любой конструкции: классической, без переднего упора, в виде легкокопа и других. Они отличаются только длиной штырей, а во всех остальных моментах – полностью совпадают.

Виды копалок

Покупные

Производственные копалки картофеля для минитрактора отличаются по конструкции от самодельных устройств. Наиболее распространенные типы покупных аппаратов:

  1. Грохотные (вибрационные). После захвата картофеля он попадает на стол, который поддается вибрации, оттряхивая частицы грунта.
  2. Транспортерные. Конструкция устройства такая же, как и у грохотной копалки, но на таком аппарате установлена решетка вместо стола.
  3. Веерные. По принципу работы имеют схожие черты с вибрационным аналогом. Используется чаще не на минитракторах, а на мотоблоках. В ее конструкции нет подвижных элементов.

Самодельные

Самодельная копалка по функциональности хоть и уступает оригинальной продукции тракторных заводов, для частной собственности ее будет достаточно. Главное — раздобыть чертежи и подобрать необходимые материалы. Сам же процесс сборки аппарата не займет много времени. Самый простой вариант — сделать стрельчатую копалку. По конструкции она представляет собой вогнутую лопату с длинными прутьями.

Недостаток уборки картофеля таким устройством — это неудобство. Человеку приходится делать меньше движений, чем при работе с обычной лопатой. Для минитрактора такое устройство не подходит. Это обычная переделка инструмента, которая подойдет для работы на небольших огородах. 1-2 км засаженных грядок перекопать ею сложно.

Однорядная навесная копалка картофеля для минитрактора, которую можно сделать своими руками, должна быть максимально прочной и надежной. Легче всего сборке поддается вибрационная установка, рама которой сделана из металлических уголков 60 х 40 или 50 х 50. В качестве стола для картофеля можно использовать решетку.

Веерная картофелекопалка своими руками

Веерная — надежная модель по конструкции. Для быстрого и качественного подкапывания картофеля в модели не предусмотрены вращающиеся части, но ширина полос для обработки должна быть не более 25 см.

Обратите внимание! Нож может повреждать частично клубни, приводить к потере урожая до 20 %. Для изготовления нужно подготовить:. Для изготовления нужно подготовить:

Для изготовления нужно подготовить:

  • сварочный аппарат;
  • сверла по металлу;
  • болгарку;
  • листовую сталь для лемеха (толщиной 4 мм);
  • карандаш для черчения по металлу;
  • мерную ленту;
  • круглый стальной пруток.

Этапы работ:

  1. просверлить 2 дырки в средней части лемеха;
  2. приварить прутки к широкой части ножа веером с расхождением в стороны до 50 см в длину;
  3. прикрепить на болты стойку-держатель;
  4. прикрепить металлическую полоску к нижней части лемеха.

Изготовление веерной картофелекопалки для минитрактора

Идея сделать самостоятельно веерную картофелекопалку для минитрактора вполне реализуема даже для новичков. Навыков работы со специальными инструментами здесь не требуется, а для тех, кто ни разу не работал электросваркой стоит попробовать чтобы научиться.

Сначала стоит разобраться в конструкции, здесь поможет любая информация. Можно посмотреть в интернете, благо самодельщиков хватает, а можно посетить выставки или салоны по продаже сельхозтехники. В Москве, например, есть постоянно действующие стенды на ВДНХ посвященные малой механизации сельхозпроизводства

Здесь стоит обратить внимание на два момента – размеры элементов и варианты изготовления. В качестве вариантов изготовления можно посоветовать использовать отдельные готовые элементы, например, стойку с прицепным устройством

Материалы и инструменты

При работе понадобится однозначно:

  • Болгарка;
  • Сварочный инвертор или другой любой сварочный аппарат, даже газосварка;
  • Рулетка;
  • Керн;
  • Молоток;
  • Пассатижи;
  • Напильник;
  • Щетка по металлу.

  • Ножовка по металлу;
  • Дрель;
  • Зажимы для удобства сварочных работ;

Из материалов понадобится:

  • Профильная труба 60х60 мм;
  • Листовой металл толщиной 4-5 мм;
  • Стальная пластина толщиной 4-5 мм;
  • Прут круглый, диаметром 8 мм или стальная арматура такого же диаметра;
  • Опорное колесо если оно предусматривается в конструкции лучше брать на подшипниках с валом;
  • Швеллер для сцепки.

Чертежи

Найти чертежи на просторах интернета несложно. И при работе можно использовать уже готовые чертежи, достаточно их просто скачать и распечатать. Но прежде чем кроить металл рекомендуется просто на листе бумаги изобразить, как будут выглядеть отдельные узлы и детали, как и куда, они будут крепиться.

Для начинающих самодельщиков рекомендуется прежде, чем приступать к резке металла перенести все размеры на картон и собрать картонную модель. Этот прием поможет наглядно увидеть все проблемные места конструкции.

Этапы изготовления

Процесс сборки рекомендуется начать с изготовления корпуса плуга. Из профильной трубы сваривается каркас и прицепное устройство. В работе обязательно после того как будут раскроены все элементы следует их собрать в единую конструкцию несколькими точками сварки. Окончательную сварку рекомендуется делать после того, как будут исправлены все недостатки.

Лемех плуга лучше сделать из двух деталей корпуса и режущей пластины. Корпус собирается из листового железа, а вот режущую пластину прикрепляют на болтовом соединении или на заклепках.

На заключительном этапе к корпусу плуга с лемехами привариваются прутья веера. В точке сварки швы делаются с обеих сторон. Длина шва не менее 5 см. Ускорить этот процесс поможет шаблон из деревянного клина, при помощи его к закрепленному пруту фиксируется очередной прут и закрепляется несколькими точками сварки.

После сборки картофелекопатель рекомендуется испробовать на практике, необязательно на грядке, можно просто пройти одну-две борозды чтобы убедиться в правильности сборки и обнаружить слабые места в конструкции.

Транспортерная картофелекопалка своими руками

Транспортерная картофелекопалка своими руками

По типу конвейера известны разные виды транспортерных картофелекопалок. Для изготовления потребуется некий опыт в работе, а также изучение схемы подобной заводской машины.

К сведению! Конструкция состоит из движущей решётчатой ленты для среза и сепарации клубней картофеля, плуга для взрыхления грунта, широкого ножа для подрезания почвы.

Изготовить ленту можно из прутьев, стальной сетки на тканевой основе, расположив параллельно друг другу. Передвигаться транспортер будет по мере подачи крутящего момента от вала мотоблока через цепь редуктора. Нож будет крепиться к раме на болты. Вырезать его можно из стального листа.

Этапы изготовления транспортерной картофелекопалки:

  1. сварить каркас для ленты из уголков и профилей с квадратным сечением;
  2. изготовить нож-лемех нужной формы из листовой стали;
  3. установить валики в каркас;
  4. собрать конвейерную ленту, используя стальные прутья и цепь;
  5. прикрепить кронштейны для зубчатой передачи и редуктора;
  6. произвести установку механизмов и ленты в каркас;
  7. установить нож и колеса.

Обзор популярных моделей

Выбирать картофелекопалку нужно из популярных моделей. Цена и популярность – это не всегда результат усиленной рекламы

Почему стоит обратить внимание на такие варианты:

1. Популярность брендов и отдельных моделей объясняется их репутацией у профессионалов. Значит, эти варианты показали себя с лучшей стороны и заинтересовали фермеров и огородников качеством.

2. Производители, которые выходят на большой рынок, заботятся о качестве деталей и сборки.

3. На популярные модели с большей вероятностью найдутся запчасти при необходимости ремонта.

ККМ-1

ККМ-1 – копалка грохотного или вибрационного типа. Ее приобретают для работы с легким рыхлым грунтов. Преимуществом будет низкая влажность почвы на грядках. Погружение устройства 20 сантиметров. Ширина срезаемого пласта ровняется 38 см. За 1 час огородник может обработать 0,2 Га. Преимуществом является возможность регулировки погружения в грунт. Изменяется количество оборотов двигателя.

Важно! В земле обязательно должно быть низкое содержание камней

КВ М-3

Если прошлая модель не справляется с тяжелым грунтом, то этот вариант подходит для таких целей. К копалке можно подключить еще нож. Это увеличит вибрацию. Устройство универсально. Оно наиболее совместимо с мотоблоком «Салют». Уходит на глубину в 20 сантиметров. В час можно преодолеть 2 км.

Важно! Работа с этой моделью возможна в сырой и сложной почве

Полтовчанка

Это еще одна вибрационная копалка. Ей собирают урожая на небольшой площади. «Полтовчанка» весит всего 35 кг, но может обработать 2 Га земли. За один час будет убрано 0,2 Га. Углубление уступает предыдущим вариантам – 18 см. А ширина больше – 39. С ней работают мотоблоки любого производства. Влажность грунта для уборки не должна быть более 30%. Глубину можно самостоятельно корректировать.

КТ-51

Это копалка транспортерного вида. Модель тяжелее предыдущих. Весит 47 кг. Обрабатывает грядку шириной в 45 сантиметров. Огородник может самостоятельно менять глубину погружения в почву опорными колесами. Скорость меняют обороты двигателя мотоблока. Копалку рекомендуется применять с тяжелыми и средней мощности машинами.

КМ-2

Это устройство весит довольно много – 85 кг. Модель способна обрабатывать ряд на установленную глубину. Клубни вынимаются на поверхность. Повреждаемость минимальная. Копалка работает на грунте любой сложности. Ширина захвата – 46 см. Глубина вкапывания – до 18 сантиметров. Производить копатель Беларусь.

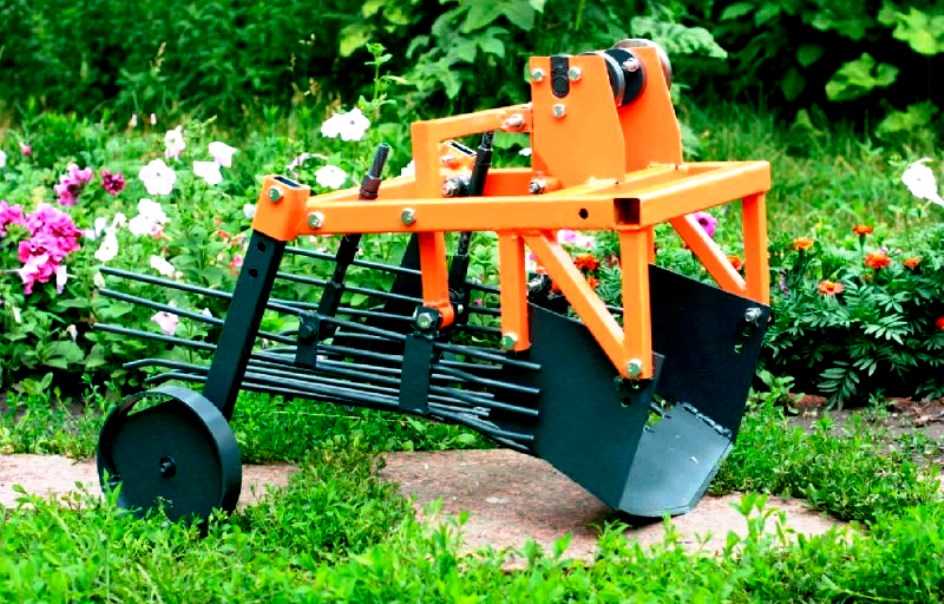

Грохотная картофелекопалка

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

  • болгарка;
  • сварочный аппарат;
  • дрель, сверла по металлу;
  • металлический профиль со стороной квадрата 2,5 см;
  • стальной лист толщиной 3-5 мм;
  • проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
  • колеса;
  • болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

  • отмеряют и нарезают металлический профиль для рамы (каркаса);
  • сваривают каркас;
  • в нижней части каркаса приваривают стойки для колес;
  • внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
  • приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
  • из металлических прутьев сваривают короб-просеиватель (грохот);
  • грохот на шарнирах подвешивают внутри каркаса;
  • на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
  • из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
  • нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
  • на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым. Копка картофеля происходит следующим образом:

  • Лемех заглубляется в грунт и срезает его вместе с клубнями.
  • Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
  • Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

  • Захват полосы составляет 38-40 см.
  • Глубина проникновения ножа в почву — 20-25 см.
  • Потеря урожая составляет, в зависимости от сорта картофеля и сыпучести грунта, от 2 до 10%.
  • Вибрационная картофелекопалка имеет и ряд недостатков. Они обусловлены особенностями конструкции.
  • Вибрации грохота-просеивателя передаются на рычаги управления мотоблоком, что делает длительную работу утомительной.

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

Картофелекопалка: виды и характеристики

  1. Механизм вибрационного типа. Главные составляющие — лемех и вибрационное сито. Принцип действия механизма довольно прост. Лемех подрывает почву своими быстрыми движениями, а также за счёт движения мотоблока. Далее клубни попадают на транспортную решётку, где происходит очищение клубней от грунта. Очищенные клубни падают на грунт сверху. ​ Модель отличает высокая эффективность работы. Однако для самостоятельного изготовления она имеет сложную конструкцию.
  2. Транспортёрный тип. Подходит к мотоблоку «Нева». Конструкция похожа на вибрационный тип, только вместо сита тут применяют транспортёр. На нём расположены специальные пазы, которые позволяют подцеплять клубни на платформу. На нём же они проходят очистку от грунта. Транспортёрный тип картофелекопалки отличает большая практичность. Нежели вибрационную. Однако нецелесообразно использовать данную конструкцию для лёгкого и сыпучего грунта.
  3. Стрельчатая картофелекопалка. Это простая конструкция, которая устанавливается на любой тип мотоблока. Движимые узлы в данной картофелекопалке отсутствуют. Принцип действия:

  • Нож картофелекопалки подрезает грунт с картофелем.
  • Грунт попадает на прутья, где происходит очистка.
  • Чистые плоды картофеля ложатся поверх грунта после очистки.

Однако стрельчатую картофелекопалку эффективно возможно применять лишь на неплотном грунте.

Обратите внимание! Конечный выбор конструкции зависит от плотности почвы, на которой предстоит работать. Где потребуется к работе копалка с механическими движущимися частями, стрельчатая конструкция будет бесполезна

При эффективном использовании стрельчатого типа использование других конструкций нецелесообразно.

Первых 2 типа конструкции картофелекопалки объединяют под названием грохотных.

Стоимость оборудования всех типов для мотоблока колеблется в пределах от 7 до 12 тыс. руб. При этом во время сезона, ближе к осени, стоимость может возрасти наполовину. На рынке представлены модели, которые подходят к мотоблокам:

Чертежи и размеры для изготовления копалки представлены ниже. При небходимости, прицепное можно приспособить к другой сельхозтехнике.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Моя ферма
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
