Как сделать картофелекопалку своими руками для мотоблока: видео, чертежи

Веерная картофелекопалка

Это насадка пассивного типа. Она универсальна и проста в применении. Не оснащена вращающимися деталями, что гарантирует её надёжность — механизм не придёт в непригодность из-за больших нагрузок.

Выглядит как обычная лопата. Имеет заострённый нижний край. Зубья располагаются по верхнему краю. Работает так: острая часть входит в почву. Зубья достают корнеплод вместе с землёй. Картофелина падает на зубья, комки земли попадают на них и рассыпаются, плод выпадает на грунт с другой стороны.

Достоинства:

работа выполняется качественно, даже на очень высоких скоростях;
может функционировать при малой мощности;
легко насаживается на мотоблок.

У данного вида имеются свои плюсы и минусы

Недостаток — часть урожая может остаться под землёй из-за малой глубины копки (15 см).

Эта насадка отлично подходит для работы с неплотной, рассыпчатой почвой, а также для сбора урожая на маленьких площадях, где не требуются высокие мощности.

Картофелекопалка ККМ-1

Эта модель относится к вибрационному типу. Картофельная копалка ККМ-1 разработана для мотоблока Нева усовершенствованного вида.

Составные части конструкции:

лемех;
сито-решётка.

Решётка помещается на опорных колёсах.

Данное устройство состоит из нескольких элементов

Лемех срезает слой грунта. Пласт оказывается на решётке. Вибрация обеспечивает тщательное просеивание комочков земли сквозь прутья решётки-сита. Картофелины вместе с ботвой выбрасываются на грунт вслед за ходом агрегата.

Модели картофелекопалки ККМ применяются для работы на участках, где расстояние между рядами не меньше 60 см. Это довольно тяжёлый агрегат.

Технические характеристики:

масса – 40 кг;
габариты – 700×700×600 мм;
скорость движения во время работы – 1,1-2,1 км/ч;
глубина копания – 20 см;
ширина площади захвата – 39 см;
радиус поворота – 3 м;
продуктивность – 0,2-0,5 га/час.

Достоинства:

эффективна на тяжёлой грунтовой поверхности с твёрдой почвой (20 кг/см);
на засорённой камнями земле (8-9 т/га);
не требует излишней траты топлива;
высокая продуктивность.

Недостатки:

высокая стоимость;
воздействие вибраций на тягу — самое незначительное.

Разновидности и характеристика

Есть несколько видов картофелекопалок, отличающихся по таким параметрам:

ширина захвата;
конструктивные особенности;
размеры;
возможность работы на засоренном участке;
способ очистки картофелин от грунта.

Грохотного типа

Принцип работы грохотной картофелекопалки для мотоблока состоит в том, что лепеха погружается в почву, захватывает её вместе с клубнями и поднимается. Картофель остаётся на решётке, а земля просыпается сквозь прутья. За один проход устройство обрабатывает небольшую площадь, и в этом его недостаток.

Веерная

Веерную конструкцию ещё называют стрельчатой, и она считается одной из простейших. Мотоблок продвигается по ряду, а специальные ножи подрезают землю глубже, чем залегают клубни. Картофель вместе с грунтом перемещается на прутья, и земля осыпается сквозь них. Копалка веерного типа хорошо показала себя на рыхлых, мягких грунтах. Недостаток — застревание ножей на неровном участке, из-за чего тормозится работа.

Веерная картофелекопалка

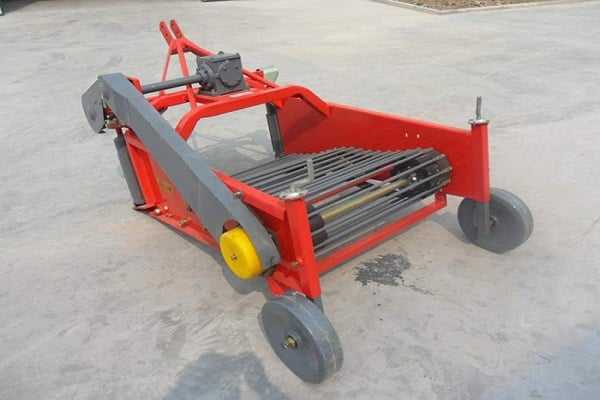

Транспортёрная

Составные части этой копалки — движущийся транспортёр и лепеха. Прежде чем копать картофель, нужно очистить участок от сорняков. Толстые стебли будут наматываться на движущиеся элементы и мешать работе устройства.

Копалка оснащена транспортёром и задними колёсами — грунтозацепами. Есть регулировка натяжения. При движении картофель перетряхивается, и грунт высыпается с платформы. Устройство присоединяется к мотоблоку зацепным элементом. Транспортёрная картофелекопалка для мотоблока не подходит для работы во влажном грунте.

Барабанная

Барабанный агрегат позволяет быстро выкапывать картошку на больших площадях. Составные элементы копалки:

вращающийся барабан;
лемех (нож);
рама;
колёса.

К раме с помощью шарнирного соединения крепится нож. Во время движения он подрезает пласт грунта вместе с клубнями. Барабан вращается, комки разбиваются, частицы почвы просыпаются сквозь прутья решётки. Картофель перемещается к краю барабана и падает на землю.

Барабанная картофелекопалка

Нож подрезает грунт на такой глубине, что захватывает весь картофель. Перемещаясь внутри барабана, клубни не повреждаются. Агрегат отличается высокой производительностью и позволяет убрать урожай почти без потерь.

Вибрационная

Опыт применения вибрационной копалки показывает, что качество уборки урожая по сравнению с простой веерной повышается на 10%.

Агрегат хорош ещё и тем, что им легко убрать с поля не только картофель, но и другие овощи:

морковь;
чеснок;
свеклу;
лук.

Вибрационную картофелекопалку для мотоблока и МТЗ изготавливают из запчастей от легковой машины. Используют карданный вал, ступицу переднего колеса и редуктор заднего моста. К металлической основе приваривают кронштейны, а к ним крепят подвижные элементы.

При работе мотоблока вал вращается, рычаг и шатун передают движение на вибростол. Кривошипно-шатунный механизм соединён с тягой, а лемех — с рамой и грохотом. Клубни скатываются и падают назад или вбок, в зависимости от того, куда наклонен вибростол.

Вибрационная картофелекопалка для мотоблока

Конвейерная

Конвейерные картофелекопатели навешивают на мотоблоки и тяжёлую технику. Они имеют сложную конструкцию с большим количеством движущихся элементов. За один проход копалка захватывает 2 ряда, клубни после уборки чистые и целые, готовые к закладке в хранилище.

Типы картофелекопалок

Для того чтобы вспахать картошку, использовать можно и самоделку для мотоблоков. Но среди основных типов механизмов выделяется несколько вариантов, которые имеют разные характеристики, в том числе и по строению картофелекопалки.

Основные варианты:

вибрационный (грохотный). Основные детали – лемех и сит вибрационного типа. Принцип действия – лемех подрывает почву, которая просеивается сквозь сито, оставляя клубни в своеобразном решете;
транспортерный. Устанавливается на большинство видов мотоблоков. Устройство – транспортер, лемех. На платформе транспортера имеется устройство зацепного типа, которое используется для удержания и очистки от грунта клубней. В почвах легкого типа практически не используется;
стрельчатый. Может быть установлен на любой тип мотоблока. Отсутствуют узлы движущего характера. При работе землю подрывают специальными режущими ножами, после того грунт попадает на прутья и просеивается, оставляя картофель. Наибольшая эффективность у устройства в грунте с небольшой плотностью.

В этом видео вы узнаете, как сделать картофелекопалку:

Три стандартных варианта ложатся в основу простейшей картофелекопалки для мотоблока своими руками.

В отношении видов копалок, грохотная картофелекопалка для мотоблока своими руками создается очень редко. Это связано с тем, что размеры требуется тщательно подгонять, так как в противоположном случае процедура копки будет неправильной. В основном культиватор делают на основе двух других вариантов.

Изделие своими руками для культиватора

Стрельчатый тип картофелекопалки — это простое навесное оборудование для культиватора на мотоблок. Чтобы изготовить его не потребуется искать специализированные материалы, да и чертежи вычерчивать тоже не нужно.

Понадобятся:

Сошка. Вырезается из старой лопаты.
Прутья. Применяют арматуру или используют зубья от вил.

Соединить культиватор и мотоблок. Подвижные узлы в конструкции отсутствуют. Поломки исключены. Разве что некачественная сварка может дать о себе знать.

Обратите внимание! Самодельное устройство может привести к травме. Поэтому следует надёжно закреплять узлы. Особе внимание уделите движущимся частям

Особе внимание уделите движущимся частям

При эксплуатации соблюдайте меры предосторожности!. Чтобы самодельная картофелекопалка для мотоблока воплотилась в жизнь потребуется:. Чтобы самодельная картофелекопалка для мотоблока воплотилась в жизнь потребуется:

Чтобы самодельная картофелекопалка для мотоблока воплотилась в жизнь потребуется:

Немного материала, который есть в каждой деревне.
Инструменты.
Умелые руки.
Немного терпения.

Чертежи есть, а значит результат не заставит себя ждать. Копать картофель при помощи механического приспособления будет легче со своей копалкой.

Самодельная картофелекопалка для мотоблока

Изготавливать ручную картофелекопалку стоит для компактных участков. Промышленные типы оборудования для больших площадей лучше покупать у производителей.

Простое вибрационное оборудование легко изготовить из следующих материалов:

Железного швеллера.
Куска стали не тоньше 5 миллиметров. Прочная сталь потребуется для лемеха. Отлично подойдет отработанное полотно от циркулярки или любая другая быстрорежущая сталь.
Железных уголков из металлопроката.
Стальных или железных прутьев. Лучше использовать и арматуру небольшого диаметра.

Вибрационную модель нужно делать с основы или рамы. В конструкцию обязательно включают:

основу (вышеупомянутая рама);
подвесную систему;
тяги для регулировки;
подвижные элементы (колеса или грунтозацепы).

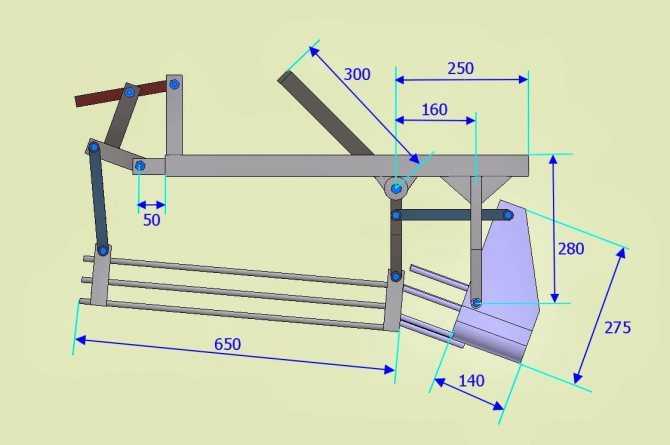

Чертеж вибрационной картофелекопалки для мотоблока:

Как сделать чудо-лопату?

Изготовление огородных инструментов часто обсуждаются на форумах огородников. Все дискуссии сводятся к тому, что сначала надо сделать основную рабочую поверхность. В дальнейшем к ней приделывают дополнительные детали, которые облегчают работу растениевода. Предлагается изучить следующую схему:

ширина рабочей поверхности лопаты 430 мм;
длина полотна 300 мм;
длина рамы 380 мм, края закруглены, находятся под прямым углом по отношению к боковым сторонам;
длина боковых сторон 800 мм;
раму изготавливают из уголка или из трубки диаметром 40 мм;
высота черенка зависит от роста человека;
для крепления рамы к черенку предусматривают петли; их располагают на расстоянии 200 мм от нижнего края.

Предлагается начать работу с изготовления рамы. Некоторые приспосабливают для неё руль велосипеда. Можно взять уголок и согнуть его буквой «П». Внизу к ней прикрепляют рабочее полотно.

Для его изготовления понадобится уголок, к которому присоединяются с помощью сварки металлические прутья. Длина прута 300 мм. Шаг между прутьями 50 мм. В результате должны получиться широкие вилы. Их укрепляют на раме.

К основной конструкции приделывают черенок. Лучше для него предусмотреть петли, чтобы сделать инструмент подвижным. У основания черенка прикрепляют петли для упора. Упором может послужить трубка диаметром 50 мм, длиной 200 мм.

К основному инструменту, поверх рабочего полотна, можно приделать раму рассекатель, чтобы просеивать почву. Перед работой все соединения очищают, смазывают. Прутья можно наточить, чтобы иметь возможность работать на грунте любой твёрдости.

Чтобы облегчить труд огородника, изобретатели предлагают всё новые инструменты. Они сделаны на основе вил или лопат, которые имеют рабочую поверхность в виде сетки. Картофелекопалки оснащены упорами, рассекателями для грунта, рамой, с помощью которой легко контролировать работу лопаты.

Оборудование можно купить или изготовить своими руками, но для этого необходимы определённые навыки. Хранят инвентарь в сухом помещении. Для него рекомендуют предусмотреть вертикальные стойки с вешалками.

Как копать картошку мотоблоком

При выборе мотоблока для личного подсобного хозяйства предпочтение следует отдавать тем моделям, которые рассчитаны на эксплуатацию с дополнительным оборудованием разных типов. А сами прицепные агрегаты (плуг, окучник, картофелекопалка, косилка) можно изготовить в домашней мастерской.

Уборка картофеля мотоблоком проводится не только на больших площадях, механизированный помощник будет востребован и на дачном участке. Надо только оснастить его навесным оборудованием (купленным или изготовленным самостоятельно). Принцип действия у всех агрегатов похож. Лемех вонзается в грядку, поднимает пласт земли вместе с корнеплодами, оставляя их на поверхности. Человеку остается только собрать выкорчеванный картофель в мешки.

При выборе мотоблока учитывают мощность агрегата и тип почвы, на которой он будет применяться. С помощью мотоблока средней мощности за час можно собрать урожай с 20 соток земли. Для уборки урожая с большого картофельного участка подойдет мотоблок, мощность которого больше 5 л. с., для меньших участков можно выбрать агрегат полегче и с меньшей мощностью.

К тому же механизированной может быть и прополка картошки мотоблоком, и окучивание.

Видео-подборка

Те, у кого руки растут из правильного места могут сделать такой картофеле копатель на мотоблок. Штука удобная, особенно тем, кто сажает картофель на большой площади.

Автомеханик, специализируется на С/Х технике

Все чаще владельцы садовых участков приобретают в помощники современную технику. Особой популярностью в последнее время стали пользоваться мотоблоки. Отличительной особенностью такой техники является многофункциональность. Сегодня с их помощью можно не только быстро перекопать участок, но и выполнить другие работы: посадить, окучить и вскопать картошку, избавиться от сорняков и много чего еще. Более того, если раньше эти работы занимали несколько дней, то сегодня большинство из них можно успеть за пару-тройку часов.

Мотоблоки среди огородников пользуются хорошим спросом. В основном благодаря способности совместить данный аппарат с большим количеством навесного оборудования. В частности, с картофелекопалкой. Посадка картошки – это объемный процесс, однако используя современную технику, его можно значительно упростить, например, используют картофелекопалку для мотоблока «Салют». Чтобы оптимально использовать все возможности, необходимо разобраться с нюансами и выяснить все плюсы и минусы.

Подсоединить можно данный агрегат самому

Конструктивные свойства и разновидности устройств для уборки картофеля

Многие люди приобретают для этих целей различного рода механические изобретения, а некоторым умельцам, так называемым кулибиным, только в радость изготовить собственноручно картофелекопалку, чтобы избавить себя и близких людей от нелегкой работы. Особенную популярность среди сельских работяг получил картофелевыкапыватель, функционирующий на базе мотоблока любой вариации, будь то понравившаяся всем модель “Нева”, либо механическое устройство от другого производителя. В этом деле главное – наличие четкого понимания конструктивных особенностей самодельной копалки для картошки и умение создать чертежи.

Необходимое уточнение: данное механическое приспособление цепляется к мотоблоку для выполнения работы. Такой агрегат, выполненный своими руками, способен обрабатывать земельный участок как около дома, так и в поле. Первостепенным предназначением картофелекопалки является отделение картофельных клубней от почвы и укладка их на грунте. Подобным аппаратом легко управлять, также он имеет достаточно простую конструкцию. Поэтому создать его своими силами, как правило, не слишком сложно. Главное, что данное навесное механическое устройство подойдет к мотоблоку любой модели.

Многие возразят, зачем тратить время и силы, если такое чудо техники можно купить без проблем в любой торговой точке по продаже сельскохозяйственных механизмов и устройств. Такая точка зрения имеет право на существование, и многие так и поступают.

Однако любому опытному огороднику известны основные преимущества копалки, созданной в домашних условиях:

Такой механизм на порядок практичнее, поскольку он конструируется под определенную характеристику грунта той или иной местности, а также из расчета силы конкретного человека – будущего счастливого обладателя.
Стоимость самодельного устройства на порядок ниже, чем у готового изделия, продающегося в специализированных магазинах.

Перед началом творческих конструктивных процессов по конструированию картофелекопалки следует запомнить: она приспособлена функционировать на почвах со средним и незначительным показателем плотности. Чтобы смастерить агрегат, рассчитанный на работу в тяжелых почвах, не обойтись без глубоких познаний в области механики и, конечно, физики.

Существуют следующие разновидности копалок для картофеля:

Механизм грохотного или вибрационного типа – в его конструкцию входит преимущественно лемех и вибрационное сито. Функционирует такой вид картофелекопалки на базе мотоблока достаточно примитивно. Почву вместе с клубнеплодом подрывает лемех. Далее к работе подключается неподвижная транспортерная решетка, оставляя клубни на своей поверхности, и будто через сито просеивая грунт. Такую модель по праву считают одной из наиболее эффективных в работе, однако довольно непростой в плане изготовления.
Транспортерный вид – он способен с легкостью работать, к примеру, на основе такого мотоблока, как “Нева”. В устройство транспортерной копалки входит лемех и движущий транспортер, обладающий особым зацепным приспособлением, чтобы поддерживать клубни на платформе и очищать от грунта. Транспортерный агрегат для копания картофеля более практичен по сравнению с вибрационным видом картофелекопалки. Однако применение данного вида устройства на почве с легким критерием плотности нецелесообразно.
Стрельчатый агрегат – по конструкции это простейший механизм, который можно легко пристроить ко всякой модели мини-трактора, скажем, к той же “Неве”. В нем не содержатся движимые узлы, грунт с клубнями подрезается ножом. Затем срез падает на специальные прутья, где происходит ссыпание земли обратно, а чистые плоды укладываются на поверхности почвы. Данный вид копалки эффективнее использовать на грунте с низкой степенью плотности, где применение других разновидностей приспособлений неэффективно.

Перед началом конструирования, прежде всего, необходимо точно знать плотность почвы, на которой планируется эксплуатация. Имейте в виду, что там, где безукоризненно может функционировать транспортерный механизм, будет сложно работать с конструкцией стрельчатого вида. В небольшом хозяйстве удобнее всего будет собирать картофельный урожай устройством сравнительно небольшого размера. Такая картофелекопалка должна быть комфортной в ходе применения и навешиваться легко на мотоблок.

Типы картофелекопалок

Стрельчатая картофелекопалка.

Агрегаты для выкапывания картофеля:

Вибрационные (грохотного типа, вибрационно-грохотные). Состоят из вибрационного ствола, привода и лемеха. Обладают высокой производительностью. Механизм работы: подхватываются верхние слои почвы (вместе с картофелем) и перемещается на вибрационный стол. С помощью вибрации земля уходит через щели, а корнеплоды выпадают с другой стороны машины.
Транспортерные. Картофелекопалки более сложного строения. Состоят из лопатообразного лемеха, цепочно-пруткового транспортера, барабана-очистителя.
Универсальные (стрельчатые). Веерный тип однорядной картофелекопалки. Крепятся к мотоблоку одинарной сцепкой.

Картофелекопалку можно оборудовать другими насадками, что позволит ей поднимать целину, сажать картофель в землю, окучивать его. Некоторые модели, наиболее сложные и дорогие, могут отсортировать овощи по видам.

Схема транспортерной картофелекопалки

1 – вал карданный с приводом ПКМ, 2 – рама-основание, 3 – редукционный блок, 4 – угловой редуктор, 5 – вал карданный привода барабана-очистителя, 6 – опорно-транспортный узел, 7 – барабан-очиститель, 8 – элеватор цепочно-прутковый с лемехом.

Как приготовить бордосскую смесь для защиты садовых и огородных растений от грибковых вредителей, читайте здесь. Узнайте, как правильно выбрать секатор для прививки и обрезки деревьев.

Какая картофелекопалка лучше?

Если не хочется тратить деньги на покупку картофелекопалки заводского производства, можно сделать этот агрегат самостоятельно. Для небольших участков достаточно сделать простую веерную копалку. Если картофель ежегодно выращивается на больших площадях, не только для себя, но и на продажу, лучше выбрать грохотную либо транспортерную картофелекопалку.

Механические устройства для копки картофеля позволяют быстро собрать урожай и очистить его от земли. В то же время, при механизированной уборке всегда будут потери урожая, так как стальной лемех не извлекает клубни из разросшихся в стороны картофельных кустов. Картофелекопалки не выкапывают клубни, сидящие глубоко в грунте. Такое случается, если земля слишком рыхлая и плодородная.

Разновидности

Любая картофелекопалка для минитрактора изготавливается для рыхления земли и выкапывания картофельных клубней на ее поверхность. Однако, несмотря на то, что все картофелекопалки для мотоблока выполняют одинаковую функцию, такие конструкции все равно могут отличаться. Существует несколько видов копателей, которые можно сделать самому или приобрести в магазине.

Вибрационная или грохотная

Грохотная картофелекопалка изготавливается из вибрационного сита и лемеха. Вибрационное изделие обладает достаточно простым принципом действия. Во время работы выкапыватель помещается в почву и постепенно извлекает оттуда созревшие клубни. Вместе с грунтом они попадают на сито, чтобы стряхнуть ненужный грунт. Такая копалка картофеля имеет серьезный недостаток – ее очень сложно сделать самостоятельно.

Простая или веерная

Такая веерная картофелекопалка для минитрактора обладает наиболее простой конструкцией. Она изготавливается из плуга, к которому необходимо прикрепить несколько стрел. Во время сбора урожая мотокультиватором с установленным простым выкапывателем плуг будет углубляться в землю и по его стержням начнут подниматься выкопанные клубни. К достоинствам этой копалки можно отнести ее универсальность. Ее можно устанавливать на любую модель мотоблоков и минитракторов.

Транспортная

Картофельная копалка транспортного типа отлично подходит для мотоблоков такой модели, как «Нева» и поэтому использовать ее надо именно с ними. Конструкция такого копателя очень простая и состоит лишь из передвижного транспортера и лемеха. В транспортере имеется специальный зацеп, который удерживает клубни и помогает отделить их от земли. Транспортная копалка для картофеля должна использоваться только на участках с тяжелым грунтом, так как из почвы с маленькой степенью плотности эта модель плохо выкапывает клубни.

Изготовление копалки грохотного типа

Грамотно и детально составленные чертежи картофелекопалки позволят самоделке легко агрегатироваться с мотоблоками Нева, МТЗ и др.

Поэтапно грохотная картофелекопалка собирается следующим образом:

Изготовление рамы. Профильная труба 40х40 распиливается на отрезки 1200 (2 шт.) и 800 мм (2 шт.). Части сваривают предельно аккуратно. Должен получиться прямоугольник.
Перемычки для установки вертикальных регулировочных тяг. Крепят на четверть длины рамы.
Элементы (длиной 150 мм) для крепления колес крепят с другого конца.
Вертикальные стойки. Отступив 5 см от края, крепят 2 квадратных элемента (50х50 и 30х30 см) со стороны перемычек. Затем, отмерив 40 см, приваривают профиль. Стойки соединяют.
Изготовление рала. Лопасти выкраивают по чертежу и вырезают из металла толщиной 0,3 мм. Из 2 полученных деталей сваривают плуг.
Конструирование решетки. Из прутьев 10-миллиметровой арматуры нарезают отрезки длиной 1,2 м, приваривают с шагом 5 см.
Готовую конструкцию оснащают колесами.

В качестве образца перед изготовлением механизма в домашней мастерской можно ознакомиться с моделями, выпускаемыми на заводах сельхозмашин. Например, модульная картофелекопалка грохотного типа КВМ-3 оснащена статическим ножом и столом-вытряхивателем, двигающимся по эллипсной траектории.

Грохотная копалка Полтавчанка имеет небольшие размеры и может работать с любыми мотоблоками, в комплектации есть штифт и ремень. Роликовый переходник позволяет монтировать агрегат на мотоблоки с задним валом отбора мощности. Шкив устанавливают с левой и правой сторон, перемещаются и все рабочие элементы.

Способ соединения – сварка или болт-гайка?

Существует два способа соединения отдельных деталей металлических конструкций (листов, уголков и других), которые вам придется использовать при конструировании картофелекопалки.

Способ контактной сварки при помощи электричества или газа – более эстетичный, но менее надежный в большинстве случаев.

При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердой и каменистой почве, есть вероятность разрыва шва между металлическими конструкциями.

Другой способ – при помощи болта, контргаек и гаек. Используя такие крепежные элементы, можно достаточно прочно соединить металлическую конструкцию.

Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать – например, если вам потребовалось перевезти картофелекопалку на дальнее расстояние.

Для соединения отдельных частей не потребуется специальное оборудование: достаточно дрели, сверла и пары ключей.

Порядок изготовления картофелекопалки своими руками

Копка картофеля мотоблоком требует выполнения всех правил создания механизма, которым осуществляется процесс. Картофелесажалка на мотоблок делается по установленному плану. Порядок изготовления не меняется, в зависимости от конструкции механизма. Этапы:

выбор варианта картофелекопалки;
подготовка материалов;
расчеты и создание чертежа, на основе которого в дальнейшем будет сделан механизм;
создание конструкции и примерка на технику;
пробная работа.

Пробная копка картофеля мотоблоком нужна обязательно. Без испытания нельзя полноценно настроить работу агрегата.

Главным пунктом является создание конструкции. Первоначально потребуется собрать необходимые материалы и инструменты. Далее создаются заготовки по чертежам. Каждый элемент должен иметь строго обозначенные размеры. По конструкции сначала идет создание рамы (каркаса), на которую уже прикрепляется остальное, в том числе нож или лемех. После создания рамы идет предварительная работа с креплениями. Только после этого механизм собирается и устанавливается на технику.

Картофелесажалка на мотоблок крепится только после предварительной примерки и подгонки по параметрам. Закрепление может осуществляться с помощью отдельных креплений или приваренной планки.

Как установить регулировочные тяги

Регулировочные тяги не являются обязательной частью картофельной копалки. Так, если вы планируете работать исключительно в сухом климате, то об их наличии можете не беспокоиться. Но если придётся убирать клубни после ливня – такие тяги понадобятся. Они выполняют функции регулировки наклона прутьев. И, если требуется установить тяги, планку следует приварить прямо к тяге, а не к стоякам.

К первой поперечине на раме необходимо приварить шток. Вы сможете выкручивать тягу, она, в свою очередь, удлинится и выдвинет штоки. Это позволит сделать угол наклона не столь значительным. Использование 2-х тяг обеспечит лучшую фиксацию арматуры во время работы. А если закрутить штоки назад, то увеличится угол вылета картофелин, и они лучше будут очищаться от чернозема.

Виды лопат

Лопата предназначается для работы с сыпучими материалами и почвой. Она состоит из двух частей – совка или ковша и черенка (рукоятки). Первые изделия были деревянными или костяными (материалом выступали рога и кости лосей). Со временем полотно стали обивать листовым железом, а потом изготавливать из целого листа металла. Последний вариант приобрел ряд достоинств: он легче, прочнее и удобнее.

Перед выбором инструмента следует изучить его виды и назначение.

Исходя из сферы применения лопаты подразделяют на несколько видов.

Для сада и огорода:

Погрузочно-разгрузочные:

Снегоуборочная относится к совковому типу. Ее особенность – широкое пластмассовое, алюминиевое или фанерное полотно.

Малогабаритные:

Для работы на загородном участке подходит садовый инвентарь с классическим ковшом и рукоятью. Он незаменим для длительной копки огорода и садовой зоны. Погрузочно-разгрузочные изделия узкоспециализированные и задействуются при выполнении ограниченного перечня работ.

По конструкции лопаты подразделяют на следующие виды:

Подведение итогов

Все эти инструменты несложно сделать своими руками. Они облегчают самые тяжелые работы, и увеличивают производительность труда. Плоскорезы и чудо-лопаты должны быть в арсенале каждого культурного дачника. Но годятся они только для земли, которая уже обрабатывалась – целины ими не поднять. Правда, перед большинством огродников такая задача и не стоит.
